交流電源

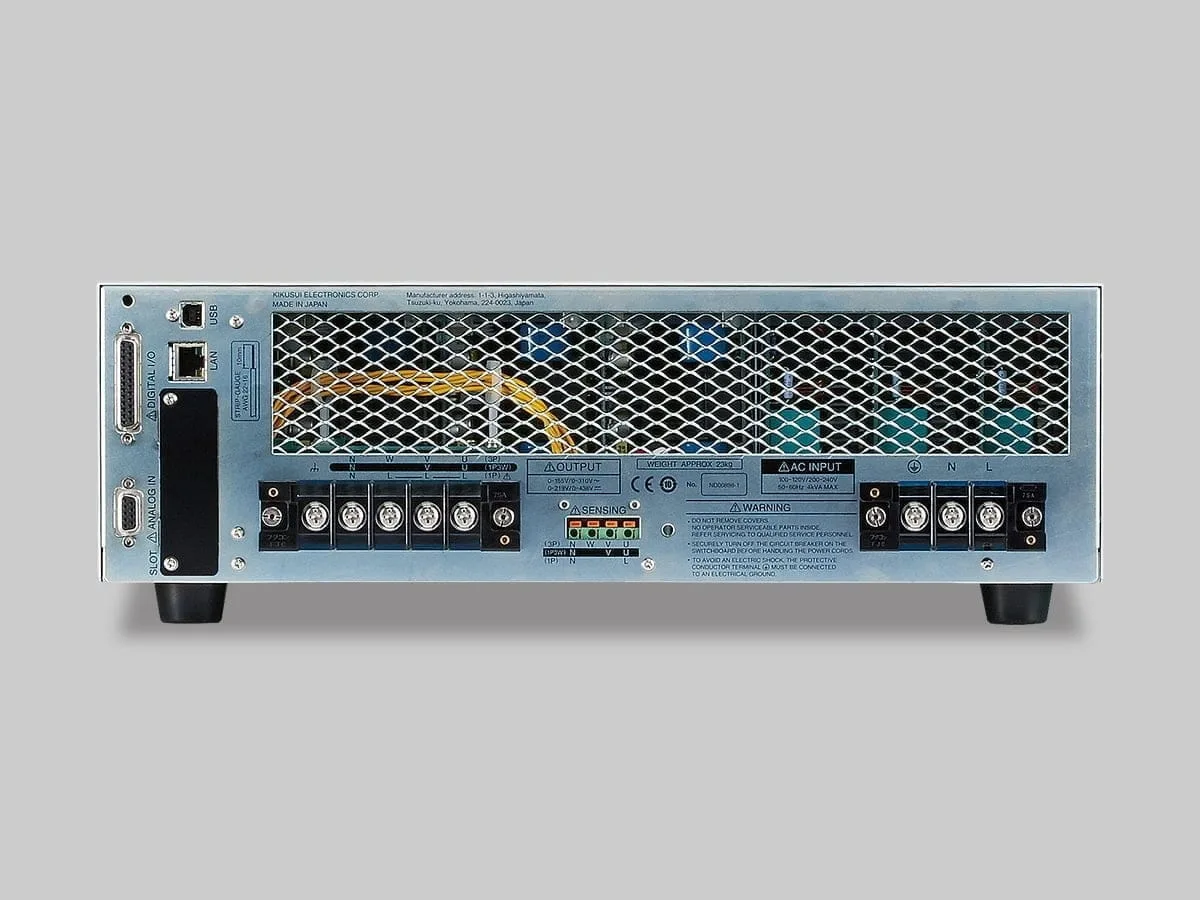

PCR1000WEA

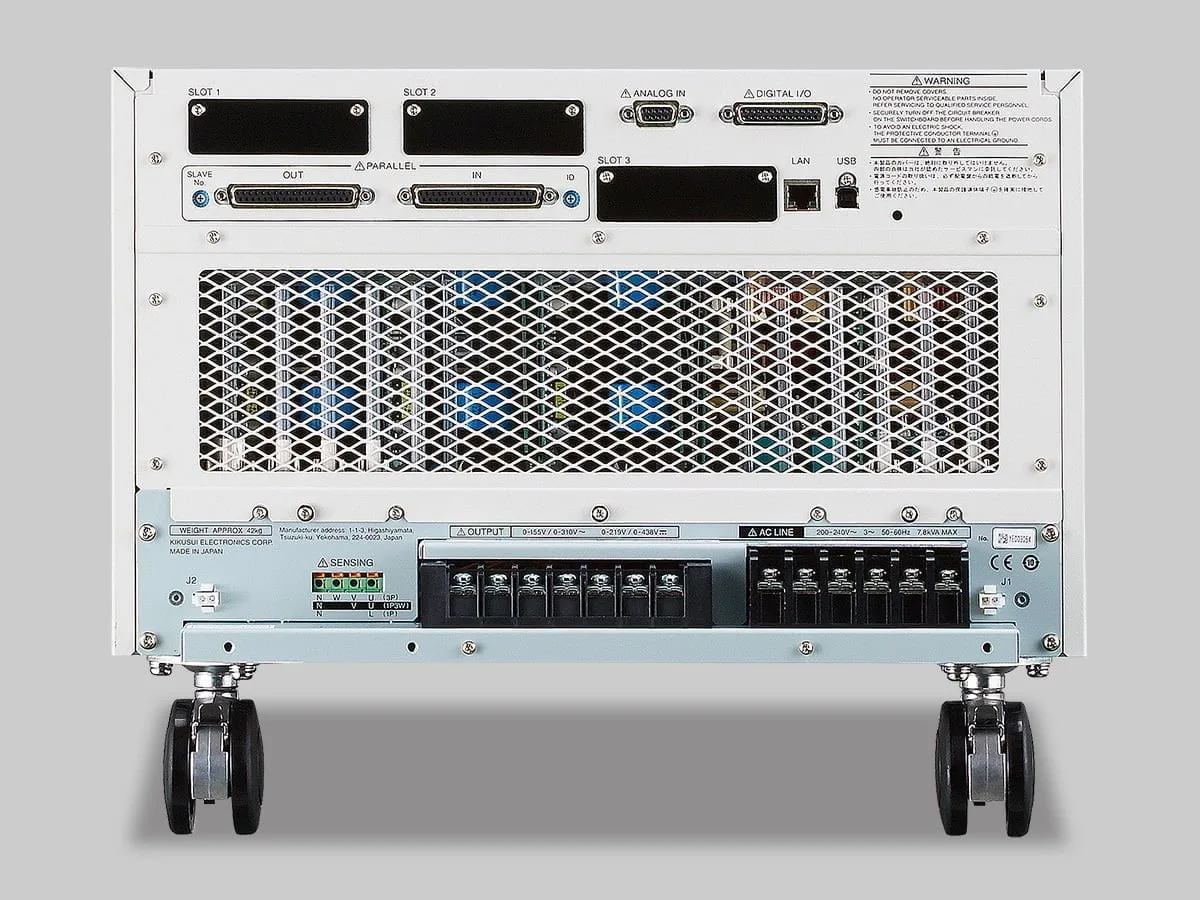

PCR6000WEA2R
PCR1200WEA

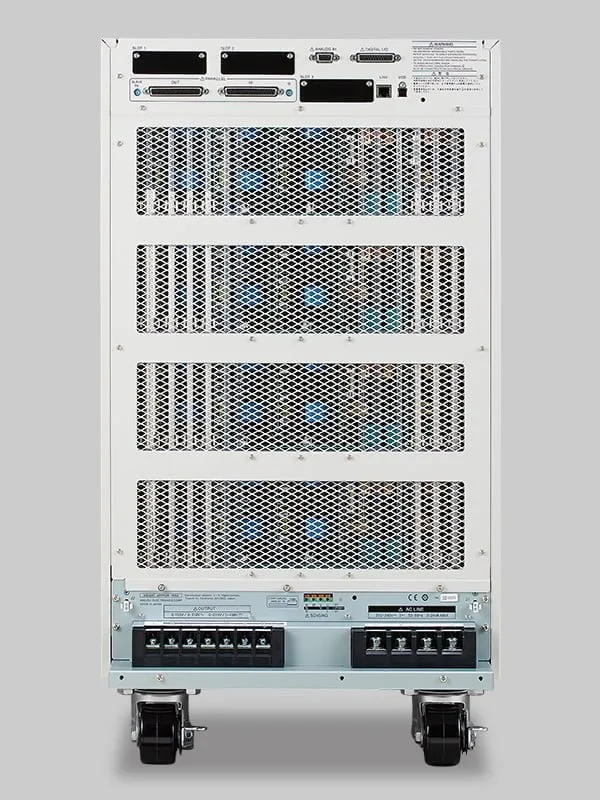

PCR24000WEA2R

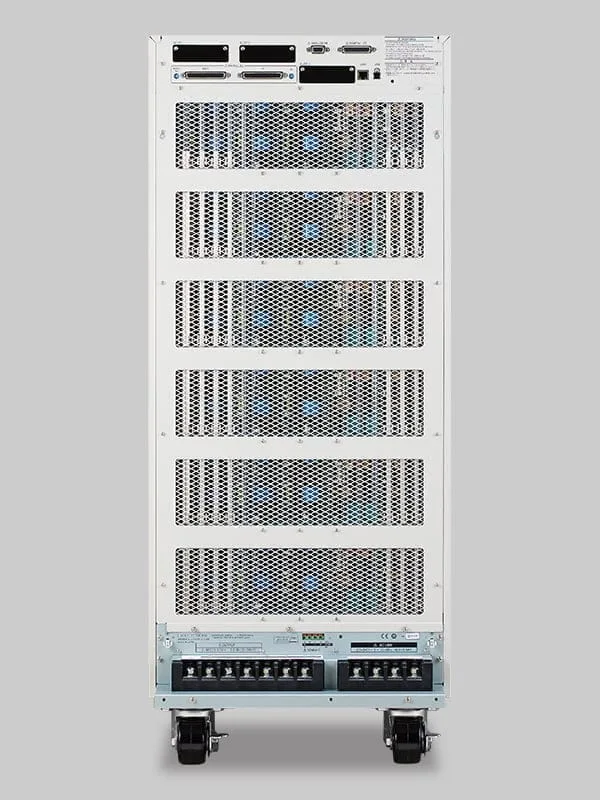

PCR36000WEA2R

大功率智能交流/直流稳定电源

PCR-WEA/WEA2系列

PCR-WEA-WEA2-series

$5.760,00 – $127.200,00

  • 超小型：6U 尺寸具备6kVA（PCR6000WEA2）
  • 在一个超大容量的机柜中，有多达36千伏安的型号。
  • AC输出※1 ：单相/单相3线/三相
  • DC输出：＋/－、额定功率的100%
  • 点击此处查看带再生功能的型号。
  • 能够并联运行※2 ：Max 144kVA。不同机型也能实现
  • 通信I/F ：标配LAN、USB、RS232C。GPIB（选装）
  • 各种电源模拟
  • 序列机能
  • 外部模拟和数字控制功能（标准配置）
  • ECO功能（省电功能）
  • 输出频率：1Hz～5kHz
  • 输出电压：AC 0 ～ 320Vrms、DC 0 ～± 452V

※1 3kVA以上为多路型，能够实现单相/单相3线/三相输出的切换（PCR-WEA2）。
※2 并联运行需要使用6kVA以上机型，Max 4台，只要输入电压和接线方式相同，不同的机型也能相互组合。


LAN LXILAN LXIUKCA
Login to myKIKUSUI / What is myKIKUSUI?
采购考虑/报价要求
ImageSKU输入：表观功率（千伏安或以下）Output rating AC mode: Power capacity標準価格WEBかんたんお見積り
PCR1000WEAPCR1000WEA1.41kVA-$5.760,00
（税込：$6.336,00）
PCR1000WEAPCR2000WEA2.72kVA-$8.400,00
（税込：$9.240,00）
PCR1000WEAPCR3000WEA243kVA-$11.280,00
（税込：$12.408,00）
PCR6000WEA2RPCR6000WEA27.86kVA-$23.200,00
（税込：$25.520,00）
PCR1200WEAPCR12000WEA215.612kVA-$44.000,00
（税込：$48.400,00）
PCR24000WEA2RPCR18000WEA223.418kVA-$64.800,00
（税込：$71.280,00）
PCR24000WEA2RPCR24000WEA231.224kVA-$85.600,00
（税込：$94.160,00）
PCR36000WEA2RPCR30000WEA23930kVA-$106.400,00
（税込：$117.040,00）
PCR36000WEA2RPCR36000WEA246.836kVA-$127.200,00
（税込：$139.920,00）
SKU： PCR-WEA-WEA2-series

阵容

  • 输出额定（AC）
  • 输出额定（DC）
  • 入力定格（AC実効値）
  • ZOOM
    产品图片型号价格相电力容量[VA]相电压[V]Max 电流 （L/H 量程）[A]※1频率[Hz]
    PCR1000WEAPCR1000WEA$5.760,00 （税込：$6.336,00）单相1k（规格保证电压范围）
    1 〜160 ╱ 2 〜320
    （输出 L/H 量程）

    （电压设定范围）
    0 〜161.0 ╱ 0 〜322.0    		10 / 51 to 5000
    PCR2000WEAPCR2000WEA$8.400,00 （税込：$9.240,00）单相2k20 / 10
    PCR3000WEA2PCR3000WEA2$11.280,00 （税込：$12.408,00）单相3k30 / 15
    三相10 / 5
    单相3线2k
    PCR6000WEAPCR6000WEA2R
     PCR6000WEA2    		$23.200,00 （税込：$25.520,00）单相6k60 / 30
    三相20 / 10
    单相3线4k
    PCR1000WEAPCR12000WEA2R
     PCR12000WEA2    		$44.000,00 （税込：$48.400,00）单相12k120 / 60
    三相40 / 20
    单相3线8k
    PCR18000WEAPCR18000WEA2R
     PCR18000WEA2    		$64.800,00 （税込：$71.280,00）单相18k180 / 90
    三相60 / 30
    单相3线12k
    PCR24000WEAPCR24000WEA2R
     PCR24000WEA2    		$85.600,00 （税込：$94.160,00）单相24k240 / 120
    三相80 / 40
    单相3线16k
    PCR30000WEAPCR30000WEA2R
     PCR30000WEA2    		$106.400,00 （税込：$117.040,00）单相30k300 / 150
    三相100 / 50
    单相3线20k
    PCR36000WEAPCR36000WEA2R
     PCR36000WEA2    		$127.200,00 （税込：$139.920,00）单相36k360 / 180
    三相120 / 60
    单相3线24k
  • ZOOM
    产品图片型号价格功率[W]电压[V]Max 电流（L/H 量程）[A]※2
    PCR1000WEAPCR1000WEA$5.760,00 （税込：$6.336,00）1k（规格保证电压范围）
    ±1.4 〜±226 ╱ ±2.8 〜±452
    （输出 L/H 量程）

    （电压设定范围）
    -227.5 〜 +227.5 ╱ -455.0 〜 +455.0    		10 / 5
    PCR2000WEAPCR2000WEA$8.400,00 （税込：$9.240,00）2k20 / 10
    PCR3000WEAPCR3000WEA2$11.280,00 （税込：$12.408,00）3K30 / 15
    PCR6000WEAPCR6000WEA2R
     PCR6000WEA2    		$23.200,00 （税込：$25.520,00）6k60 / 30
    PCR1000WEAPCR12000WEA2R
     PCR12000WEA2    		$44.000,00 （税込：$48.400,00）12k120 / 60
    PCR18000WEAPCR18000WEA2R
     PCR18000WEA2    		$64.800,00 （税込：$71.280,00）18k180 / 90
    PCR24000WEAPCR24000WEA2R
     PCR24000WEA2    		$85.600,00 （税込：$94.160,00）24k240 / 120
    PCR30000WEAPCR30000WEA2R
     PCR30000WEA2    		$106.400,00 （税込：$117.040,00）30k300 / 150
    PCR36000WEAPCR36000WEA2R
     PCR36000WEA2    		$127.200,00 （税込：$139.920,00）36k360 / 180
  • ZOOM
    产品图片型号价格相电压[V]视在功率[kVA以下]电流[A以下]
    PCR1000WEAPCR1000WEA$5.760,00 （税込：$6.336,00）单相100 〜120 ╱ 200 〜2401.417 / 8.5
    PCR2000WEAPCR2000WEA$8.400,00 （税込：$9.240,00）单相100 〜120 ╱ 200 〜2402.732 / 16
    PCR3000WEAPCR3000WEA2$11.280,00 （税込：$12.408,00）单相100 〜120 ╱ 200 〜240448 / 24
    PCR6000WEAPCR6000WEA2$23.200,00 （税込：$25.520,00）三相4线 400V线间电压 380 〜4807.814
    PCR1000WEAPCR12000WEA2$44.000,00 （税込：$48.400,00）三相4线 400V线间电压 380 〜48015.628
    PCR18000WEAPCR18000WEA2$64.800,00 （税込：$71.280,00）三相4线 400V线间电压 380 〜48023.442
    PCR24000WEAPCR24000WEA2$85.600,00 （税込：$94.160,00）三相4线 400V线间电压 380 〜48031.256
    PCR30000WEAPCR30000WEA2$106.400,00 （税込：$117.040,00）三相4线 400V线间电压 380 〜4803970
    PCR36000WEAPCR36000WEA2$127.200,00 （税込：$139.920,00）三相4线 400V线间电压 380 〜48046.884

规格

输入（AC有效值）

ZOOM
型号单相输出型号单相 / 三相可切换型号
  PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
  PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
标称输入电压单相 2 线输入100 Vac〜120 Vac／200 Vac〜240 Vac *1–
三相 200 V 输入–200 Vrms ～ 240 Vrms（三相线间电压）*2 *6
三相400 V 输入–380 Vrms ～ 480 Vrms（三相线间电压） *3
相数单相三相
频率（标称值）50 Hz〜60 Hz
频率（可变动范围）45 Hz〜65 Hz
视在功率1.4 kVA以下2.7 kVA以下4 kVA以下7.8 kVA以下15.6 kVA以下23.4 kVA以下31.2 kVA以下39 kVA以下46.8 kVA以下
功率因数 *40.95（TYP 值）ー
Max 电流单相2 线输入*117 A / 8.5 A32 A / 16 A48 A / 24 A–
三相200 V 输入–27 A53 A80 A106 A133 A159 A
三相3 线400 V 输入 14 A28 A42 A56 A70 A84 A
三相4 线400 V 输入–14 A28 A42 A56 A70 A84 A
停电保持时间 *410 ms
保护导体电流 *5单相2 线输入*13.5 mA以下–
三相200 V 输入–10 mA以下15 mA以下20 mA以下25 mA以下30 mA以下35 mA以下
三相3 线400 V 输入–10 mA以下20 mA以下30 mA以下40 mA以下50 mA以下60 mA以下
三相400 V 输入–3.5 mA以下

*1 输入100 V 系统/200 V 系统（自动选择） *2 型号名称包含“R”的产品为三相３线输入。 *3 型号名称不包含“R”的产品为三相４线输入。 *4 输出电压100 V/200 V，输出电流额定值，负载功率因素1，输出频率40 Hz ～ 1 kHz 的情况下 *5 输出电压100 V/200 V，输出电流额定值，正弦波，负载功率因素1，输出频率45 Hz ～ 65 Hz 的情况下 *6 对于400 V 输入型号，则不要连接对地电压超过300 V 的变电设备。


输出
ZOOM
型号单相输出型号单相 / 三相可切换型号
  PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
  PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
Max 峰值电流 *11Max 输出电流的 4 倍
浪涌电流功率 *3Max 输出电流的3 倍（0.07 s） *12
Max 输出电流的1.4 倍（0.5 s）		Max 输出电流的1.4 倍（0.5 s）
效率 *1082 %（TYP 值）85 %（TYP 值）

AC

ZOOM
AC 电压 *1定格160 V / 320 V *2
设定范围0 V 〜 161.0 V / 0 V 〜 322.0 V
设定分辨率0.1 V
设定精度 （相电压） *3 *4±（0.3 % of setting ＋ 0.3 V）/ ±（0.3 % of setting ＋ 0.6 V）
设定精度 （线间电压）*3 *4±（0.3 % of setting ＋ 0.3 V）/ ±（0.3 % of setting ＋ 0.6 V） *5
Max 电流 *1 *6单相输出10 A / 5 A20 A / 10 A30 A / 15 A60 A / 30 A120 A / 60 A180 A / 90 A240 A / 120 A300 A / 150 A360 A / 180 A
单相3 线输出 三相输出–10 A / 5 A20 A / 10 A40 A / 20 A60 A / 30 A80 A / 40 A100 A / 50 A120 A / 60 A
相数单相单相2 线，单相3 线，三相4 线切换可能
功率单相1 kVA2 kVA3 kVA6 kVA12 kVA18 kVA24 kVA30 kVA36 kVA
三相输出–3 kVA6 kVA12 kVA18 kVA24 kVA30 kVA36 kVA
单相3 线输出–2 kVA4 kVA8 kVA12 kVA16 kVA20 kVA24 kVA
负载功率因数0 ～ 1（超前或滞后）
频率设定范围1 Hz ～ 5 kHz *7（ 5 kHz -3dB，<40 Hz 需要减额）
设定分辨率0.01 Hz（1.00 Hz ～ 100.0 Hz），0.1 Hz（100.0 Hz ～ 1000 Hz），1 Hz（1000 Hz ～ 5000 Hz）
设定精确度*3±0.01 %，温度系数：±0.005 %/℃
相设定分辨率–0.01° *13，0.1°（1 Hz ～ 500 Hz），1°（500 Hz ～ 4 kHz），2°（4 kHz 以上）
设定精确度*3–±（0.4° + fo×0.9°） *8 以内 fo ：频率 [kHz] [kHz]

DC

ZOOM
DC 电压额定 *1-226 V ～ +226 V/ -452 V ～ +452 V *2
设定范围 *1-227.5 V ～ +227.5 V/ -455.0 V ～ +455.0 V
设定分辨率0.1 V
设定精度 *9±（0.05 % of setting + 0.1 V）
Max 电流 *610 A / 5 A20 A / 10 A30 A / 15 A60 A / 30 A120 A / 60 A180 A / 90 A240 A / 120 A300 A / 150 A360 A / 180 A
功率1 kW2 kW3 kW6 kW12 kW18 kW24 kW30 kW36 kW

*1 输出 L/H 量程 *2 规格保证电压范围为，1V ～ 160V/2V ～ 320V（AC）以及1.4V ～ 226V/2.8V ～ 452V（DC） *3 环境温度为23℃ ±5℃。 *4 无负载，输出频率45Hz ～ 65Hz *5 各相的相位角120°下 *6 输出相电压100Vac ～ 160Vac/200Vac ～ 320Vac 以及输出电压100Vdc ～ 226Vdc/200Vdc ～ 452Vdc 的情况下，可以用输出电压减少输出电流。
输出频率为1Hz ～ 40Hz 时，根据输出频率， 输出电流会降低。1 Hz 时为70％。 *7 500Hz Limit 型号，三相输出时的频率的上限被控制500.0Hz。 *8 ±（0.4°＋2.5μs×360°×fo×103） 将表中的算式按照特定频率数进行角度换算的实例，±0.5°以内（60Hz 输出时），±0.8°以内（400Hz 输出时） *9 无负载，在23℃ ±5℃ *10 输出电压100V/200V，输出电流额定值，负载功率因素1， 输出频率40Hz ～ 1kHz 时 *11 波峰因数为４时，可重复输出 *12 125Vac/250Vac（输出 L/H 量程） *13 波形库0，1Hz ～ 500Hz


输出电压稳定性（相电压）

ZOOM
型号单相输出型号单相 / 三相可切换型号
 PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
 PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
电源变动 *1± 0.1 % 以内
负载变动 *2± 0.1 V/ ± 0.2 V 以内（1 Hz ～ 100 Hz）
± 0.3 V/ ± 0.6 V 以内（100.1 Hz ～ 500 Hz）
± 1 V/ ± 2 V 以内（ 500.1 Hz ～ 1 kHz）		± 0.2 V/ ± 0.4 V 以内（1 Hz ～ 100 Hz）
± 0.3 V/ ± 0.6 V 以内（100.1 Hz ～ 500 Hz）
± 1 V/ ± 2 V 以内（ 500.1 Hz ～ 1 kHz）
输出频率变动 *3使用输出电压补偿功能时：±0.3 % 以内（1 Hz ～ 1 kHz），±10 % 以内（1001 Hz ～ 5 kHz）不使用输出电压补偿功能时：-3dB 以内（5 kHz）
脉动电压噪声 *40.25 Vrms 以下
周围温度变动 *5±100 ppm/ ℃（ TYP值）
全谐波畸变率 *60.3 % 以下（1 Hz ～ 100 Hz）， 0.5 % 以下（100.1 Hz ～ 330 Hz）， 1.5 %/kHz 以下（ 330.1 Hz ～ 5 kHz）
瞬态响应 *7响应 FAST ：40 μs（TYP 值）
响应速度 Tr/Tf *8响应 FAST ：40 μs（TYP 值） 响应 MEDIUM ：100 μs（TYP 值） 响应SLOW ：300 μs（TYP 值）

*1 额定范围的变更 *2 关于输出电流额定值的0 ～ 100 % 变化。输出L 范围/ H 范围 输出相电压80 V ～ 160 V/160 V ～ 320 V， 负载功率因素1 的情况下。采用响应模式FAST。在输出端子台上。 不使用补偿功能时 *3 AC 设置40 Hz ～ 5 kHz 状态下，以55 Hz 为基准时的输出电压变动。输出相电压80 V ～ 160 V/160 V ～ 320 V， 负载功率因素1 的情况下。采用响应模式FAST。在输出端子台上。 *4 DC 设定5 Hz ～ 1 MHz 成分 *5 关于工作温度范围的变化。 输出相电压100 V/200 V，无负载。 *6 输出相电压80 V ～ 160 V/160 V ～ 320 V， 负载功率因素1 的情况下。采用响应模式FAST。在输出端子台上。 *7 输出相电压100 V/200 V，负载功率因素1 的情况下，输出电流0 A ←→对应额定值的变化 *8 输出电压的10 % ～ 90 % 。


测量

ZOOM
型号单相输出型号单相 / 三相可切换型号
  PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
  PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
电压 有效值分辨率0.1 V
精度 *1DC，40 Hz ～ 999.9 Hz ：±(0.3 % of reading +1 V) 1 kHz ～ 5 kHz ：±(0.5 % of reading +1 V)
电流 実効値分辨率0 〜 99.99 A：0.01 A / 100 〜 999.9 A：0.1 A
精度 *1 *245 Hz 〜 65 Hz：±(0.3 % of reading + 0.3 % of f.s) DC、40 Hz 〜 999.9 Hz：±(0.6 % of reading + 0.6 % of f.s)
1 kHz 〜 5 kHz：±(1.2 % of reading + 1.2 % of f.s)
电流峰值分辨率0 〜 99.99 A：0.01 A / 100 〜 999.9 A：0.1 A
精度 *1 *34 % of f.s
有功功率分辨率1 W *5
精度 *1 *2 *445 Hz ～ 65 Hz ：±(0.3 % of reading + 0.3 % of f.s)
视在功率分辨率1 VA *6
功率因数分辨率0.01
相位差分辨率0.1°
谐波测量频率范围 （基波）10 Hz 〜 1 kHz
谐波分析的上限5 ～ 50
FFT 数据长度4096
测量项目有效值电压・电流/ 相位角，THD
推荐的校准周期1 年

*1 环境温度为23 ℃ ±5 ℃。 *2 Max 额定电流的10 ％～ 100 ％，正弦波。 *3 正弦波的波峰值 *4 功率因数为1。 *5 当测量值为 0 至小于 100 W 时，分辨率为 0.1 W。 *6 当测量值为0 至小于100 VA 时，分辨率为0.1 VA。


一般

ZOOM
型号单相输出型号单相 / 三相可切换型号
  PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
  PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
绝缘电阻输入—底盘 输出—底盘 输入—输出之间500 Vdc，10 MΩ 以上
耐电压输入—底盘 输出—底盘 输入—输出之间1500 Vac ／ 2150 Vdc，1 分钟
电磁符合性 （EMC）*1 *2适合以下的指令以及标准要求事项 EMC 指令2014/30/EU EN61326-1（ClassA *3），EN55011（ClassA *3，Group1 *4）， EN61000-3-2 *5，EN61000-3-3 *5 适用条件：与本产品连接时所使用的电缆及电线均在3 m 以下适合以下的指令以及标准要求事项 EMC 指令2014/30/EU EN61326-1（ClassA *3），EN55011（ClassA *3，Group1 *4） 适用条件：与本产品连接时所使用的电缆及电线均在3 m 以下
安全性 *1符合以下的指令及规格的要求事项 低电压指令2014/35/EU *2 EN61010-1（Class Ⅰ *6， Pollution Degree2 *7）
环境条件工作环境室内使用，过电压类别 II
工作温度范围0 °C ～ +50 °C
保存温度范围-10 °C ～ +60 °C
工作湿度范围20 %rh ～ 80 %rh（无凝水）
保存湿度范围90 %rh 以下（无凝水）
高度2000m 以内
重量无电力回收功能18 kg21 kg25 kg43 kg66 kg120 kg130 kg160 kg180 kg
200 V 输入带电力回收功能–––43 kg67 kg120 kg130 kg160 kg180 kg
400 V 输入带电力回收功能–––46 kg70 kg120 kg140 kg170 kg180 kg
输入端子M6M5200V 输入型号：M8
400V 输入型号：M5
输出端子M6M5M6M8
配件捆扎带（4个），外部控制连接器（DIGITAL I/O）（1个），重量物警告标签（1张，不包括 PCR1000WEA），安装指南（Setup guide）（1册）， 快速参照手册（1册），CD-ROM（1张），安全使用手册（1册），China RoHS表（1张）

*1 不适用于特别订制产品，改造产品。 *2 只适用于面板上有CE/UKCA 标志标识的机型。 *3 本产品为Class A 机器。是为在工业环境中使用而设计的。如果在住宅区使用本产品有可能会引起造成干涉的原因。 若发生此种情况时，为防止干涉收音机或电视机播放接收信号，有时需要采取特别措施以减少用户产生的电磁辐射。 *4 本产品为Group 1 机器。本产品为了材料处理或者检查分析，利用了电磁辐射，感应和／或静电结合的方式，并非有意地产生／使用无线频率能量。 *5 这不适用于 PCR6000WEA2R（三相3 线 200 V 输入型号）。 *6 本产品为Class I 机器。请务必保证本产品的保护导体端子接地。如果没有正确地接地，就不能保证其安全性。 *7 污染是附着异物（固体，液体，或者气体）会引起绝缘耐力和表面电阻率下降的状态。污染度2 则是指只有非导电性的污染，可能会不时地因结露发生暂时导电性的状态。


设定输出阻抗

ZOOM
型号单相输出型号单相 / 三相可切换型号
  PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
  PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
L范围单相0 Ω ～ 2000 m Ω0 Ω ～ 1000 m Ω0 Ω ～ 667 mΩ0 Ω ～ 333 mΩ0 Ω ～ 167 m Ω0 Ω ～ 111 m Ω0 Ω ～ 83 m Ω0 Ω ～ 67 m Ω0 Ω ～ 56 m Ω
单相3线 三相––0 Ω ～ 2000 m Ω0 Ω ～ 1000 m Ω0 Ω ～ 500 m Ω0 Ω ～ 333 m Ω0 Ω ～ 250 m Ω0 Ω ～ 200 m Ω0 Ω ～ 167 m Ω
H范围单相0 Ω ～ 8000 m Ω0 Ω ～ 4000 m Ω0 Ω ～ 2667 m Ω0 Ω ～ 1333 m Ω0 Ω ～ 667 m Ω0 Ω ～ 444 m Ω0 Ω ～ 333 m Ω0 Ω ～ 267 m Ω0 Ω ～ 222 m Ω
单相3线 三相––0 Ω ～ 8000 m Ω0 Ω ～ 4000 m Ω0 Ω ～ 2000 m Ω0 Ω ～ 1333 m Ω0 Ω ～ 1000 m Ω0 Ω ～ 800 m Ω0 Ω ～ 667 m Ω

出力インピーダンス-リアクタンス成分（レスポンスFAST）

ZOOM
型号单相输出型号单相 / 三相可切换型号
  PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
  PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
L范围单相40 μH 〜 2000 μH20 μH 〜 1000 μH13 μH 〜 667 μH7 μH 〜 333 μH3 μH 〜 167 μH2 μH 〜 111 μH2 μH 〜 83 μH1 μH 〜 67 μH1 μH 〜 56 μH
单相3线 三相––40 μH 〜 2000 μH20 μH 〜 1000 μH10 μH 〜 500 μH7 μH 〜 333 μH5 μH 〜 250 μH4 μH 〜 200 μH3 μH 〜 167 μH
H范围单相160 μH 〜 8000 μH80 μH 〜 4000 μH53 μH 〜 2667 μH27 μH 〜 1333 μH13 μH 〜 667 μH9 μH 〜 444 μH7 μH 〜 333 μH5 μH 〜 267 μH4 μH 〜 222 μH
单相3线 三相––160 μH 〜 8000 μH80 μH 〜 4000 μH40 μH 〜 2000 μH27 μH 〜 1333 μH20 μH 〜 1000 μH16 μH 〜 800 μH13 μH 〜 667 μH

出力インピーダンス-リアクタンス成分（レスポンスMED）

ZOOM
型号单相输出型号单相 / 三相可切换型号
  PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
  PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
L范围单相80 μH 〜 2000 μH40 μH 〜 1000 μH27 μH 〜 667 μH13 μH 〜 333 μH7 μH 〜 167 μH4 μH 〜 111 μH3 μH 〜 83 μH3 μH 〜 67 μH2 μH 〜 56 μH
单相3线 三相––80 μH 〜 2000 μH40 μH 〜 1000 μH20 μH 〜 500 μH13 μH 〜 333 μH10 μH 〜 250 μH8 μH 〜 200 μH7 μH 〜 167 μH
H范围单相320 μH 〜 8000 μH160 μH 〜 4000 μH107 μH 〜 2667 μH53 μH 〜 1333 μH27 μH 〜 667 μH18 μH 〜 444 μH13 μH 〜 333 μH11 μH 〜 267 μH9 μH 〜 222 μH
单相3线 三相––320 μH 〜 8000 μH160 μH 〜 4000 μH80 μH 〜 2000 μH53 μH 〜 1333 μH40 μH 〜 1000 μH32 μH 〜 800 μH27 μH 〜 667 μH

出力インピーダンス-リアクタンス成分（レスポンスSLOW）

ZOOM
型号单相输出型号单相 / 三相可切换型号
  PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
  PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
L范围单相240 μH 〜 2000 μH120 μH 〜 1000 μH80 μH 〜 667 μH40 μH 〜 333 μH20 μH 〜 167 μH13 μH 〜 111 μH10 μH 〜 83 μH8 μH 〜 67 μH7 μH 〜 56 μH
单相3线 三相––240 μH 〜 2000 μH120 μH 〜 1000 μH60 μH 〜 500 μH40 μH 〜 333 μH30 μH 〜 250 μH24 μH 〜 200 μH20 μH 〜 167 μH
H范围单相960 μH 〜 8000 μH480 μH 〜 4000 μH320 μH 〜 2667 μH160 μH 〜 1333 μH80μH 〜 667 μH53 μH 〜 444 μH40 μH 〜 333 μH32 μH 〜 267 μH27 μH 〜 222 μH
单相3线 三相––960 μH 〜 8000 μH480 μH 〜 4000 μH240 μH 〜 2000 μH160 μH 〜 1333 μH120 μH 〜 1000 μH96 μH 〜 800 μH80 μH 〜 667 μH

リミット値と保護機能（共通）

ZOOM
 设定范围设定分辨率
电压保护交流电压上限限制
交流电压下限限制		0.0 V ～ 322.0 V0.1 V
直流电压上限限制
直流电压下限限制		-455 V ～ 455 V0.1 V
输出过电压保护（OVP）有效值14.0 V ～ 500.5 V0.1 V
+ 峰值 – 峰值14.0 V ～ 500.5 V
-500.5 V ～ -14.0 V		0.1 V
电源模块过压保护固定–
输出低电压保护（UVP）0.0 V ～ 500.5 V0.1 V
频率保护频率上限限制
频率下限限制		1 Hz ～ 5000 Hz
500Hz LMT 型号是 1Hz 〜 500Hz （三相输出时）		0.01 Hz（1.00 Hz 〜 100.0 Hz）， 0.1 Hz（100.0 Hz 〜 1000 Hz）， 1 Hz（1000 Hz 〜 5000 Hz）
电流保护电流限制 *1Max 输出电流 ×0.1 〜 Max 输出电流 ×1.10.01 A（0.35 A 〜 100.0 A）， 0.1 A（100.0 A 〜 1000 A）
+ 峰值电流限制
– 峰值电流限制 *2		Max输出电流 ×0.1 〜 Max输出电流 ×4.2
过热保护电源模块过热保护固定–
风扇错误固定–
过载保护额定电流或电流限制电流限制分辨率
独立操作检测固定–
传感错误检测相对于输出端电压为 ±（10％ + 10 V）–

* 1 实际能供给的电流值是额定电流的 1.1 倍或者电流限制设定值两者中较小的值。 *2 可以提供的实际电流值是最大峰值电流或峰值电流限制设置的较小值。


选择

输入电源线

用于 PCR1000WEA/2000WEA（单相2线输入）

用于 PCR3000WEA2（单相2线输入）

用于 PCR6000WEA2/12000WEA2（三相4线制 400 V 输入电压）

适用于 PCR18000WEA2（三相4线制 400 V 输入电压）

适用于 PCR24000WEA2（三相4线制 400 V 输入电压）

适用于 PCR30000WEA2/36000WEA2（三相4线制 400 V 输入）

6kVA 单相／三相输出变压器

用于进行飞机用电子设备的高电压试验的单元。
内置升压变压器，可对应DO-160 的360V 异常试验。

用于外部控制的连接器

DIGITAL I/O

ANALOG I/O

并联运行电缆

长度：1米

电源联锁电缆

长度：1米

GPIB接口板

底座保持角度

机架安装托架

PCR1000WEA / 2000WEA / 3000WEA2

PCR6000WEA2(R)

PCR12000WEA2(R)

输出端子盒

“6 kVA〜18 kVA”和“24 kVA〜36 kVA” 2种类型的阵容
可以通过主机上的开关切换“单相专用端子”和“单相3线／三相用端子”。

输出端子盒（18kVA）

输出端子盒（36kVA）

2D CAD

适用于 3.xx 版机型

适用于 3.xx 版机型

PCR1000WEA/PCR2000WEA/PCR3000WEA2

Outline | PDF 87.10 KB
图标
87.10 KB

Outline | DXF 142.08 KB
图标
142.08 KB

Base view | PDF 82.70 KB
图标
82.70 KB

Base view | DXF 134.26 KB
图标
134.26 KB


    PCR6000WEA2

    Outline | PDF 132.24 KB
    图标
    132.24 KB

    Outline | DXF 231.91 KB
    图标
    231.91 KB

    Base view | PDF 146.97 KB
    图标
    146.97 KB

    Base view | DXF 204.29 KB
    图标
    204.29 KB


      PCR12000WEA2

      Base view | PDF 146.97 KB
      图标
      146.97 KB

      Base view | DXF 204.29 KB
      图标
      204.29 KB

      Outline | PDF 139.69 KB
      图标
      139.69 KB

      Outline | DXF 249.88 KB
      图标
      249.88 KB


        PCR18000WEA2/PCR24000WEA2

        Outline | DXF 382.41 KB
        图标
        382.41 KB

        Outline | PDF 153.94 KB
        图标
        153.94 KB


          PCR30000WEA2/PCR36000WEA2

          Outline | DXF 382.41 KB
          图标
          382.41 KB

          Outline | PDF 153.94 KB
          图标
          153.94 KB


            适用于 4.xx 版机型

            适用于 4.xx 版机型

            PCR1000WEA/PCR2000WEA/PCR3000WEA2

            Outline | DXF 219.72 KB
            图标
            219.72 KB


              PCR6000WEA2

              Outline | DXF 289.32 KB
              图标
              289.32 KB


                PCR12000WEA2

                Outline | DXF 304.29 KB
                图标
                304.29 KB


                  PCR18000WEA2/PCR24000WEA2

                  Outline | DXF 518.08 KB
                  图标
                  518.08 KB


                    PCR30000WEA2/PCR36000WEA2

                    Outline | DXF 725.62 KB
                    图标
                    725.62 KB


                      操作手册


                      适用于 3.xx 版机型

                      适用于 3.xx 版机型

                      PCR-WEA
                      图标
                      0.00 KB
                      LOGIN REQUIRED


                        适用于 4.xx 版机型

                        适用于 4.xx 版机型

                        PCR-WEA(LCD model)
                        图标
                        0.00 KB
                        LOGIN REQUIRED

                          如有任何问题或担忧，请与我们联系。

                          下载产品目录 产品目录
                          采购考虑/报价要求 Contact Us
                          close

                          Search
