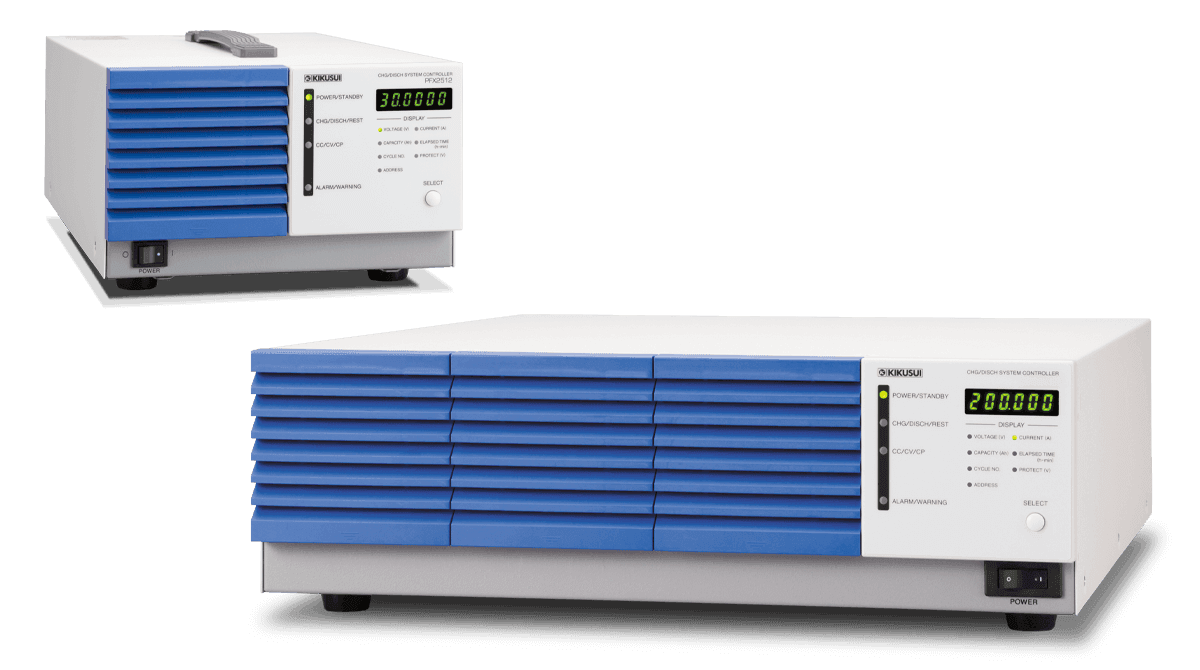

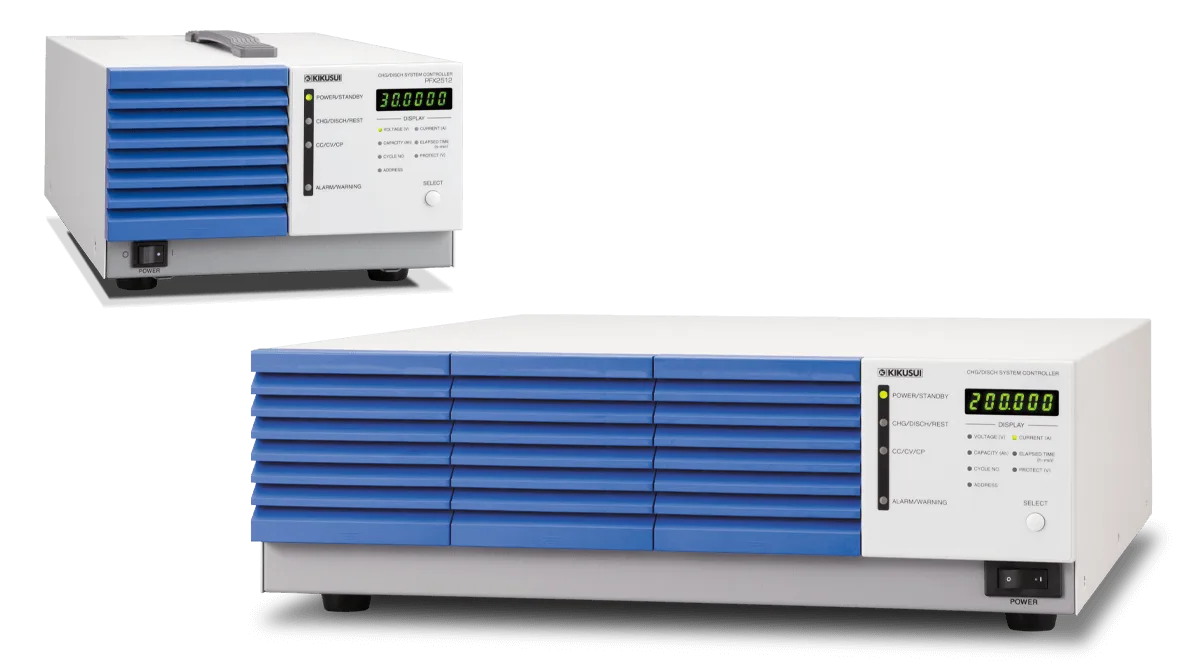

充放电系统控制器PFX2500系列
- 电动工具
- 机器人
- 电动摩托车
- 电动汽车
- 固定存储 功率调节器

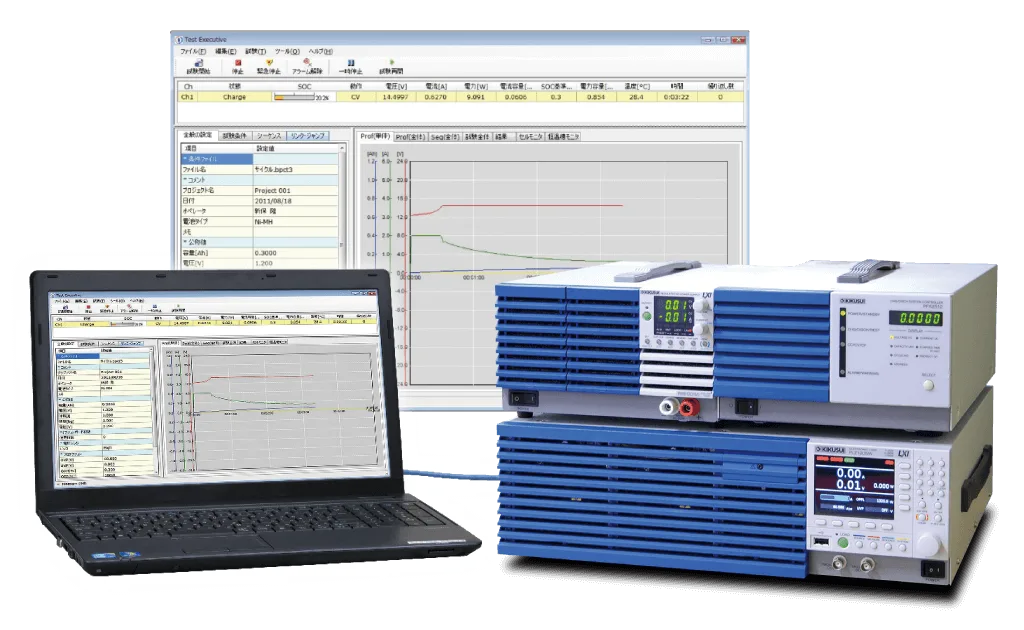

使用菊水的直流电源[ PWR 等 ] 和电子负载装置[ PLZ-5W ] 所组成的充放电测试系统！利用专用应用软件，可从试验条件的设定、执行到试验结果分析，进行一揽子管理。
特点
利用新能源时不可或缺的蓄能装置。

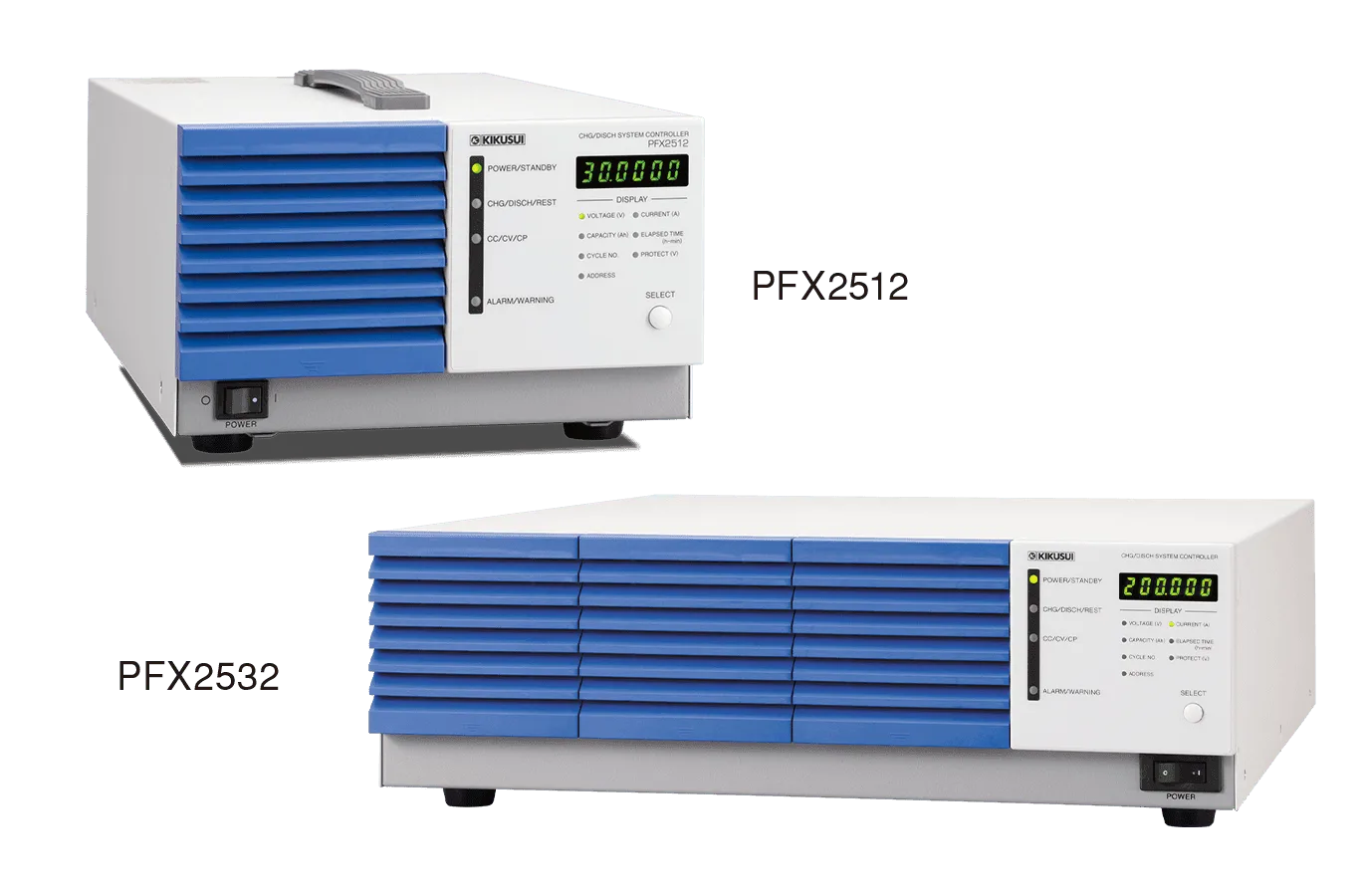

从基本测试到模拟，对充放电测定进行多方面支持。
充放电系统控制器PFX2512、PFX2532是为对被试品( 充电电池等蓄电元件) 的特性进行评价，与本公司制造的直流电源和电子负载装置进行组合，对电池等的充放电电压/ 电流进行高精度测定的充放电控制专用控制器。通过组合直流电源和电子负载装置，能够支持高性能、大功率、宽量程额定值的评价试验。试验的执行利用专用应用软件进行。依靠多重保护功能，还能够支持长时间的连续试验及与恒温槽的同步试验。并且，利用充实的图表功能，还能够轻松地进行数据编辑。

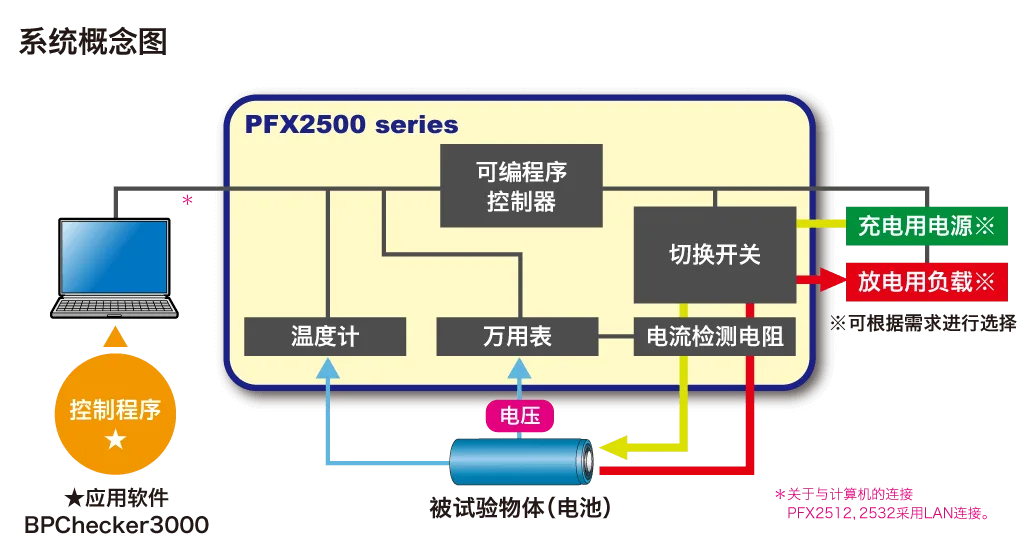

将复杂的系统集约于１台
PFX2512、2532 将电池评价所需的系统集约于1 台。并且，可根据需求组合选择本公司制造的直流电源（充电用）及电子负载装置（放电用）等通用品，因而自由度较高，可支持大范围的额定值。通过选择符合希望的充放电试验条件的装置，还可抑制设备采用成本。
设置简单
设置可由用户进行。只要是支持 PFX2512、2532 组合的机型，便 可设置已有的直流电源及电子负载装置加以利用，能够以低成本构筑 起试验系统。※ 详细内容请参照第 5 页的系统构成及第 18 页的组合 对应机型及备品一览。
定电流（CC）/定电压（CV）控制
通过采用数字定电流（CC）/ 定电压（CV）控制方式，能够将因系 统构成装置（直流电源 / 电子负载装置）不同造成的定电流（CC）/ 定电压（CV）的设定精度及漂移特性的差异降至 Min，实现高精度的 试验。系统构成后无需任何调节作业。
实现高精度测量
内置高精度测量电路。可对电池电压及充放电电流进行高精度检测。（电压测量：100 μV 分辨率、电流测量：100μA 分辨率、经过时间测定：月误差30 秒以内（10 ppm 以内））并且，即使对于难以捕捉的脉冲电流，也可测定真实的电能及累计容量。
放心的保护功能
硬件主体及软件具备过充电及过放电等的保护功能。控制器主体中内 置路径开关（负载开关）。路径开关具有使被试品（电池）与直流电 源 / 电子负载装置切实连接的功能，以及检测到异常时迅速切断直流 电源 / 电子负载装置的高速切断功能。并且，利用感振传感器，可在 充放电试验中发生灾害等时，探测到大幅的晃动和冲击，从而切断输 出，防止连接的装置及被试品（电池）受到损伤。
10000步骤的模式充放电功能
CC/CP（附带V、I 限位）步骤值Max 可设定10000 值。可利用高速充放电切换控制功能，以Min100 ms 的步骤时间间隔，进行复杂的充放电试验。可广泛支持各种规格试验的测试模式及模拟模式的生
成等。
测量功能可扩展

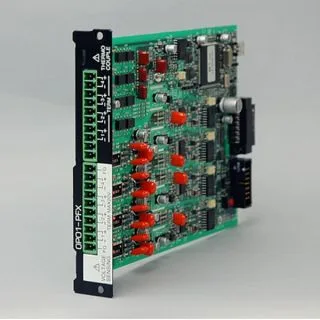

通过安装选购件的电压及温度计单元OP02-PFX，可增设电压4 点、温度4 点的测量点。选购件端口用插槽有3 处，因而可Max 增设电压12 点、温度12 点的测量点。

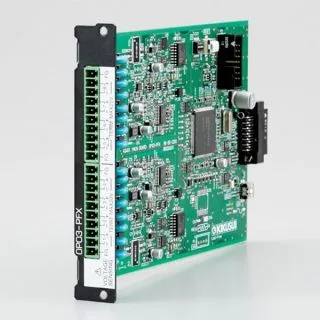

此外，通过在扩展槽SL01-PFX * 中安装可选的电压计单元OP03-PFX，还可以测量8 个中间电池电压。如果将OP03-PFX 安装在扩展槽SL01-PFX 的所有插槽中，则Max可以添加64 个电压测量点。
* 电压/ 温度计单元OP02-PFX 不能安装在SL01-PFX 上。使用SL01-PFX 时，它占用PFX2532 / 2512 内的一个扩展槽。
充放电试验的内容
使用PFX2500系列时，不论是制造电池的一方还是使用电池的一方，都可对电池进行各种电气特性试验。
I-V 特性试验 / 循环特性试验 / 充放电比率试验 / 温度特性试验 / 充放电効率试验 / 容量测定试验 / 保存特性试验 / 容量变化试验 / 实际负载模擬试验 / BMS 验证试验

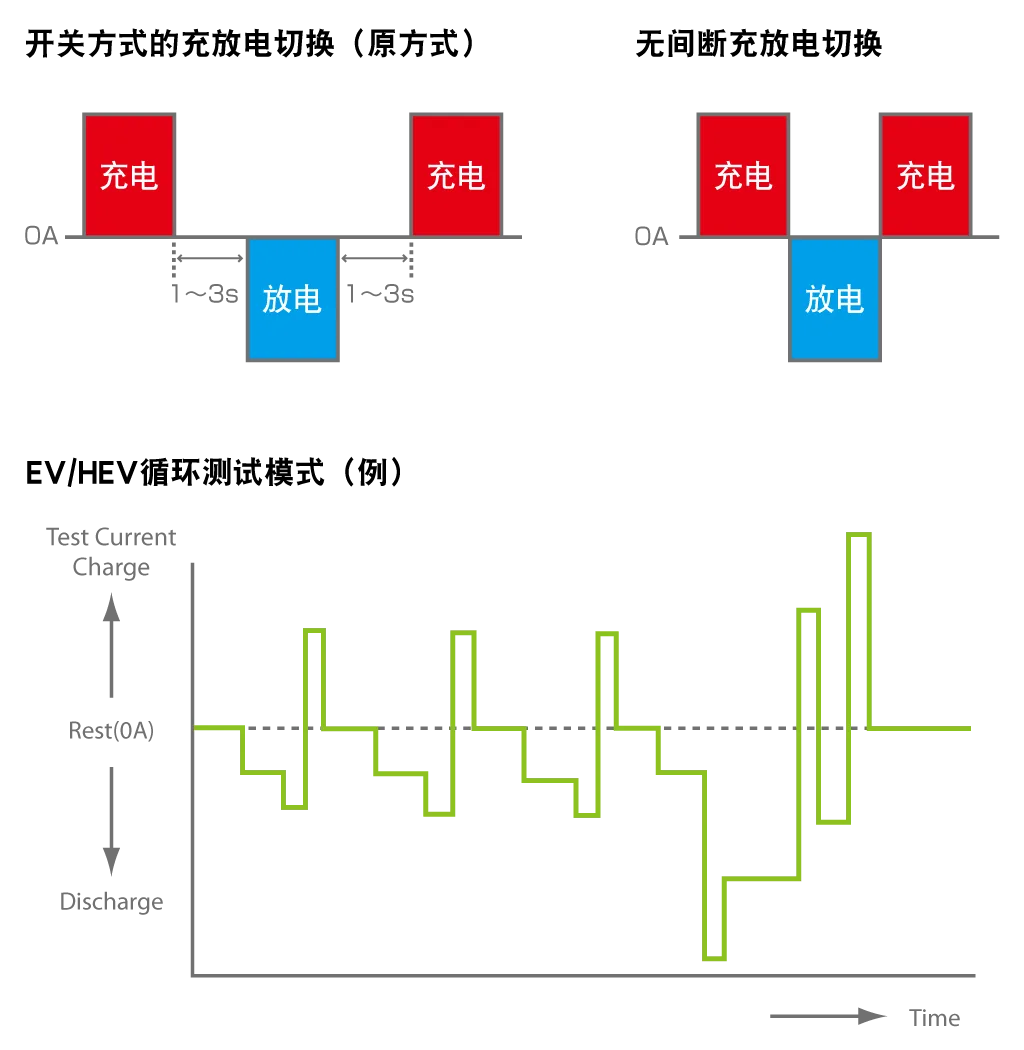

通过实现无间断充放电，也可支持规格试验模式

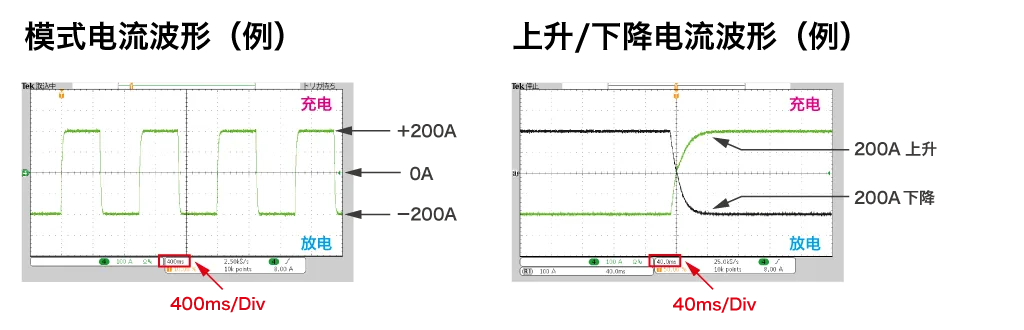

以往在电源装置与电子负载装置之间进行切换需要一定时间。PFX2512、2532 可同时对电源装置及电子负载装置进行控制，因而可实现无间断的充放电切换（无间断充放电）。因此，不只是电动汽车及混合动力车，例如对电动摩托车及电动助力自行车等进行反复不间歇充放电，以及用于电力峰值转移的无间断电源等，可支持进行对此类复杂用途进行再现的特性试验，连续进行IEC62660 规格等充放电的规格试验模式也可支持。

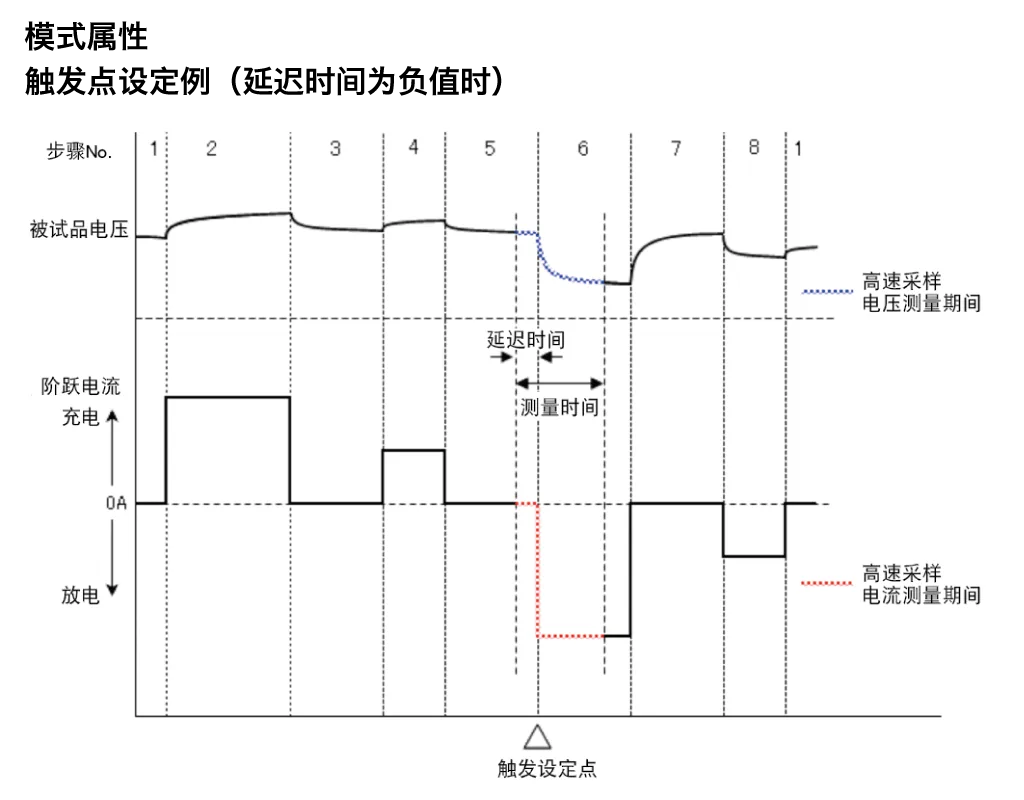

实现 Max 1ms的高速数据采样
可将指定的电压及电流跃迁作为触发，进行Min 1ms( 每1 属性 Max 6000 点) 的电压测量/ 电流测量。能够取得与阶跃电流同步的高精度电压波形，因而适于被试品的阻抗解析及寿命判定评价。
- 采样速度：可选择1ms/10ms/100ms
- 电池电压计：采样100ms 固定(OP02-PFX 安装时)
- 4 种测量开始触发( 充放电刚刚开始之后/ 充放电即将结束之前)
- 6000 采样Store 6s@1ms/60s@10ms/600s@100ms
以6V量程使单电池评价实现更高精度
PFX2512、2532 配备电压量程切换6V/60V。6V 量程精度±(0.05% of reading + 0.04% of rating)、 60V 量程精度±(0.05% of reading + 0.02% of rating)。除了堆栈电池组之外，对单电池也可进行更高精度的特性试验。
支持CAN通信
PFX2512、2532（BPChecker3000）可与附加通信日志、解析、仿真功能等的专用应用进行通信。因此，可满足充放电控制与日志区间同步、通过专用应用进行充放电控制等多种要求。详细内容请参照第6、7页。

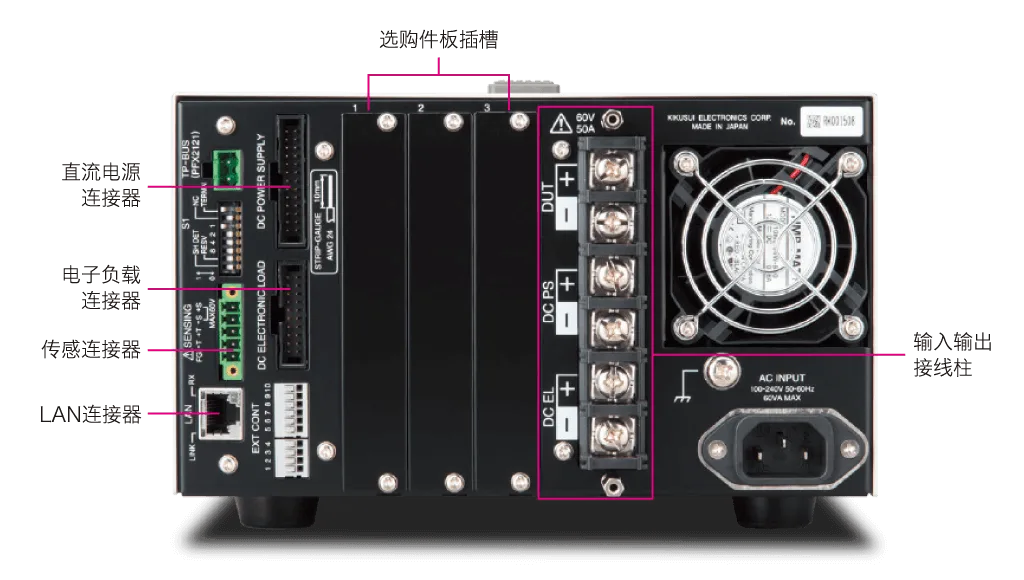

后面板（PFX2512）

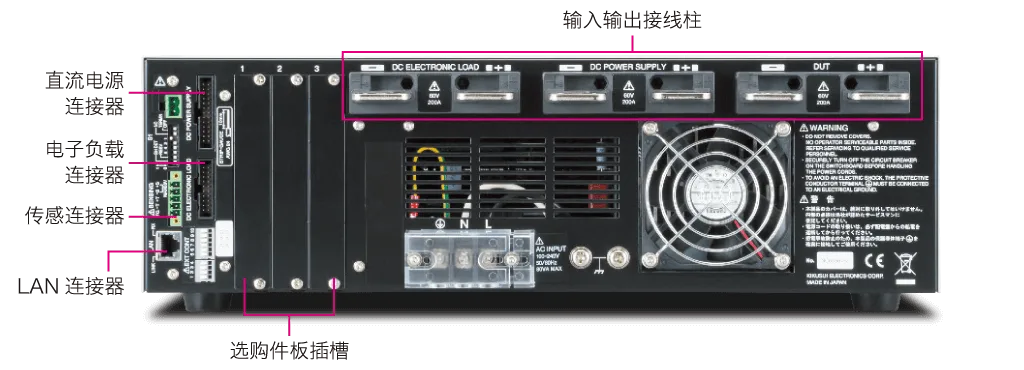

后面板（PFX2532）
系统结构

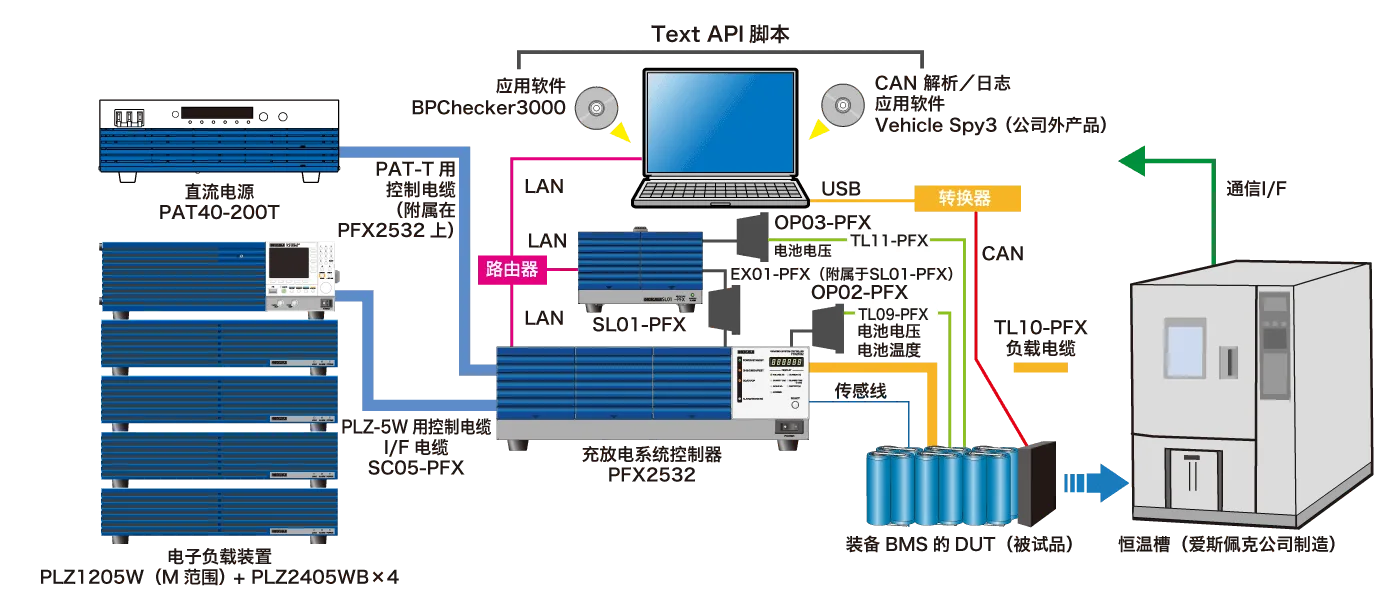

2532 系统构成示例
-
PLZ-5W系列
$2.104,00 – $4.792,00 选择选项 -
PLZ2405WB
$5.296,00 （税込：$5.825,60） 到购物车 -
PAT-T系列
$4.800,00 – $7.040,00 选择选项 -
PFX2532
$8.640,00 （税込：$9.504,00） 到购物车 -
TL11-PFX
$240,00 （税込：$264,00） 到购物车 -
OP03-PFX
$720,00 （税込：$792,00） 到购物车 -
SL01-PFX
$1.600,00 （税込：$1.760,00） 到购物车 -
TL09-PFX
$320,00 （税込：$352,00） 到购物车 -
OP02-PFX
$880,00 （税込：$968,00） 到购物车 -
SD007-PFX
$960,00 （税込：$1.056,00） 到购物车 -
SC05-PFX
$176,00 （税込：$193,60） 到购物车 -
TL10-PFX
$960,00 （税込：$1.056,00） 到购物车
计算机：Win7，Win8 显示器解像度 1280 ｘ 1024 以上 需准备 10BaseT 以上的 LAN 通信线
恒温槽：如需要和恒温槽进行同步运行时，本设备安装爱斯派克公司生产的恒温 槽的通信功能，需要购买相应的构成品。具体请咨询本公司的销售人员。

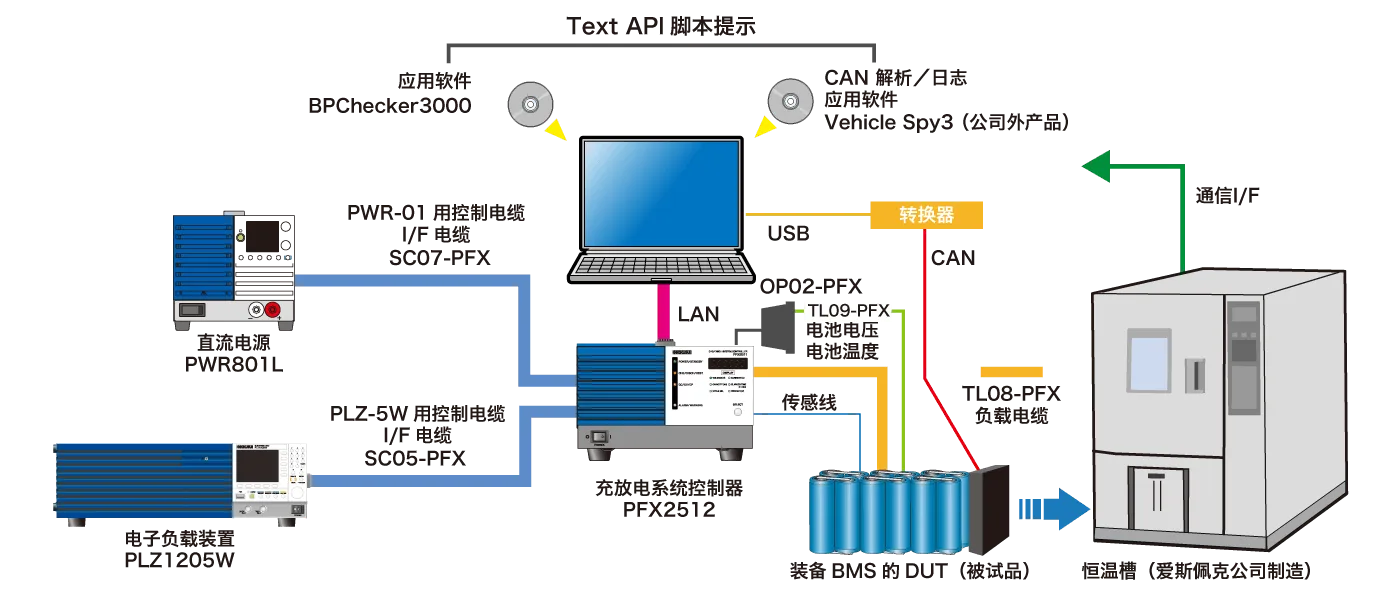

2512 系统构成示例
-
PLZ-5W系列
$2.104,00 – $4.792,00 选择选项 -
PWR-01系列 – 800W型
$1.464,00 – $1.944,00 选择选项 -
PFX2512
$5.440,00 （税込：$5.984,00） 到购物车 -
TL09-PFX
$320,00 （税込：$352,00） 到购物车 -
OP02-PFX
$880,00 （税込：$968,00） 到购物车 -
SD007-PFX
$960,00 （税込：$1.056,00） 到购物车 -
TL08-PFX
$240,00 （税込：$264,00） 到购物车 -
SC07-PFX
$216,00 （税込：$237,60） 到购物车 -
SC05-PFX
$176,00 （税込：$193,60） 到购物车
计算机：Win7，Win8 显示器解像度 1280 ｘ 1024 以上 需准备 10BaseT 以上的 LAN 通信线
恒温槽：如需要和恒温槽进行同步运行时，本设备安装爱斯派克公司生产的恒温 槽的通信功能，需要购买相应的构成品。具体请咨询本公司的销售人员。
规格
规格大纲
定格出力
| PFX2512 | PFX2532 | ||
|---|---|---|---|
| 输出数 | 1 ch | 1 ch | |
| 充电电流范围*1 | 0.000A〜50.000A | 0.000A〜200.000A | |
| 充电电压范围*1 | 60V量程 | 0.000V〜60.000V | 0.000V〜60.000V |
| 6V量程 | 0.000V〜6.000V | 0.000V〜6.000V | |
| 放电电流范围*1 | 0.000A〜50.000A | 0.000A〜200.000A | |
| 放电电压范围*1*2 | 60V量程 | 0.000V〜60.000V | 0.000V〜60.000V |
| 6V量程 | 0.000V〜6.000V | 0.000V〜6.000V | |
計測確度
| PFX2512 | PFX2532 | |||
|---|---|---|---|---|
| Static | ||||
| 充放电 电流测量 | 范围 | 0.0000A〜 50.0000A | 0.000A〜 200.000A | |
| 精度*3 | ±（0.15 % of reading + 0.02 % of rating） | ±（0.2 % of reading + 0.1 % of rating） | ||
| 分辨率 | 0.1mA | 1mA | ||
| 电压测量 | 范围 | 60V量程 | -6.0000V〜 60.0000V | -6.0000V〜 60.0000V |
| 6V量程 | -1.0000V〜 6.0000V | -1.0000V〜 6.0000V | ||
| 精度*3 | 60V量程 | ±（0.05 % of reading + 0.02 % of rating） | ±（0.05 % of reading + 0.02 % of rating） | |
| 6V量程 | ±（0.05 % of reading + 0.04 % of rating） | ±（0.05 % of reading + 0.04 % of rating） | ||
| 分辨率*4 | 0.1mV | 0.1mV | ||
| 功率测量 | 范围 | 0.000W〜3000.000W | 0.0W〜12000.0W | |
| 精度 | 软件运算（电压测量×电流测量） | |||
| 分辨率 | 1mW | 100mW | ||
| 电流 容量计算 | 范围 | 0.000Ah〜2000.000Ah | 0.000Ah〜2000.000Ah | |
| 精度 | 依赖于电流测量精度和时间的精度 | |||
| 分辨率 | 1mAh | 1mAh | ||
| 时间*5 | 精度*3*6 | ±10 ppm（TYP 值） | ±10 ppm（TYP 值） | |
*1 连接的电源装置、电子负载装置的机型、配线状态、充放电类型等因范围而异。 *2 能够放电的Min电压因连接的电子负载装置的机型、配线状态等而异。 *3 环境温度：18℃～28℃ *4 6V/60V量程相同 *5 充放电时、中止时经过时间（终止条件）的精度 *6 月误差相当于30秒
PFX2500 系列规格比较
| 项目 | PFX2512 | PFX2532 |
|---|---|---|
| 额定 | 60V／50A | 60V／200A |
| 通信接口 | LAN | LAN |
| 监控数据Min记录间隔 | 0.1s | 0.1s |
| 高速数据采样*4 | ○（从1ms/10ms/100ms中选择 每1Profile Max 6000点） | |
| 充放电模式 | 共9种模式 充电：CC、CC-CV（电池单元CV*1） 放电：CC、CP、CC-CV（电池单元CV*1）、CP-CV（电池单元CV*1） 其他：Pattern（CC、CP、电池单元CV*2）、I-V、Pause | |
| 试验条件构成 | 充电、放电等个别的属性设定（无限制） 具有根据充放电结果进行条件分支的功能 | |
| 进行无间断充放电 | ○（响应50ms以内（TYP值）*3） | |
| 中止条件 | 具有基于温度条件的时间可变功能 | |
*1 只有选装电压/温度计单元OP02-PFX或电压计单元OP03-PFX时能够设定。 *2 只有选装电压/温度计单元OP02-PFX或电压计单元OP03-PFX时能够设定。Step时间为500ms以上时能够使用。 *3 由充放电电流从设定值（额定值）的10%达到90%的时间进行定义。 *4 以主机电压计/电流计为对象。（不支持电池单元电压计）
阵容
※PFX2512、2532动作时所需产品SD007-PFX。
与PFX2500系列组合
操作已验证的组合（型号ID）
已完成动作验证的组合设有机型ID。如果所需组合尚未确定机型ID，请另行咨询。
| 机型ID | 充电用电源 | 放电用电子负载 |
|---|---|---|
| PFX2512 | ||
| 7103 | PWR1600L | PLZ1004W×2（并联）*2 |
| 7105*4 | PAT60-67T | PLZ1004W＋2004WB*1 |
| 7106 | PWR1600L | PLZ1004W*2 |
| 7107 | PAS10-70 | PLZ1004W*2 |
| 7110 | PAS40-27 | PLZ1004W*2 |
| 7112 | PAS10-35 | PLZ334W*2 |
| 7119 | PWR1600L | PLZ1004W＋2004WB*1 |
| PAS60-12 | PLZ1004W*2 | |
| PWR1600L | PLZ664WA*2 | |
| 7122 | PAS60-12 | PLZ664WA*2 |
| 7124 | PAS40-9 | PLZ1004W*2 |
| 7125 | PWR1600L | PLZ664WA*2 |
| 7126 | PWR801L | PLZ1004W*2 |
| 7127 | PWR801ML | PLZ1004W*2 |
| 7128 | PWR1201L | PLZ1004W*2 |
| 7151 | PWR401L | PLZ205W*2 |
| 7152 | PWR401ML | PLZ205W*2 |
| 7153 | PWR401L | PLZ405W*2 |
| 7154 | PWR401ML | PLZ405W*2 |
| 7155 | PWR801L | PLZ1205W*2 |
| 7156 | PWR801ML | PLZ1205W*2 |
| 7157 | PWR1201L | PLZ1205W*2 |
| 7158 | PWR1201ML | PLZ1205W*2 |
| 7159 | PWR1201ML | PLZ1205W×2（并联）*2 |
| 7160 | PWR1201ML | PLZ1205W＋2405WB*1 |
| 机型ID | 充电用电源 | 放电用电子负载 |
|---|---|---|
| PFX2532 | ||
| 7301 | PWR1600L×2（并联） | PLZ1004W*2 ＋ 2004WB |
| 7302 | PAT60-133T | PLZ1004W*2 ＋ 2004WB×2（并联）*3 |
| 7303 | PAT40-200T | PLZ1004W*2 ＋ 2004WB×2（并联）*3 |
| 7304 | PAT40-200T | PLZ1004W*2 ＋ 2004WB |
| 7305 | PWR1600L | PLZ1004W*2 |
| 7306 | PAT40-200T | PLZ1004W*2 |
| 7307 | PWR1600L | PLZ1004W×2（并联） |
| 7351 | PWR1201L | PLZ1205W*2 |
| 7352 | PWR1201L | PLZ1205W×2（并联）*2 |
| 7353 | PAT60-133T | PLZ1205W＋2405WB×2*2 |
| 7354 | PAT40-200T | PLZ1205W*2 |
| 7355 | PAT40-200T | PLZ1205W＋2405WB*2 |
| 7356 | PAT40-200T | PLZ1205W＋2405WB×2*2 |
| 7357 | PAT40-200T | PLZ1205W＋2405WB×3*2 |
| 7358 | PAT40-200T | PLZ1205W＋2405WB×4*1 |
| 7359 | PAT80-100T | PLZ1205W＋2405WB×4*1 |
*1 M量程 *2 H量程 *3 能够替换本公司生产的大功率直流电子负载装置智能机柜系统PLZ5004W SR。 *4 另需连接电缆。详细信息请咨询本公司销售。
※ 连接PWR-01系列与PFX2500系列需要使用SC07-PFX（选装）。
※ 连接PLZ-5W系列与PFX2500系列需要使用SC05-PFX（选装）。
选择充电用电源时的注意事项（关于路径损失）
充电电流流动时，DUT 电缆、连接电缆、PFX2500 系列电流电路等产生电压下降。该电压下降造成的充电时的电力损失称为路径损失。充电时可利用的Max 电力为减去路径损失后的值。
［充电Max 电力= 直流电源Max 额定电力- 路径损失］
选择放电用电子负载装置时的注意事项（放电Min 工作电压）
电子负载装置设有Min 工作电压（PLZ1004W 为1.5V），低于此电压时无法工作。加上路
径损失（电压下降）后的电压为放电Min 工作电压。
［放电Min 工作电压= 电子负载装置 Min 工作电压＋路径损失造成的电压下降］

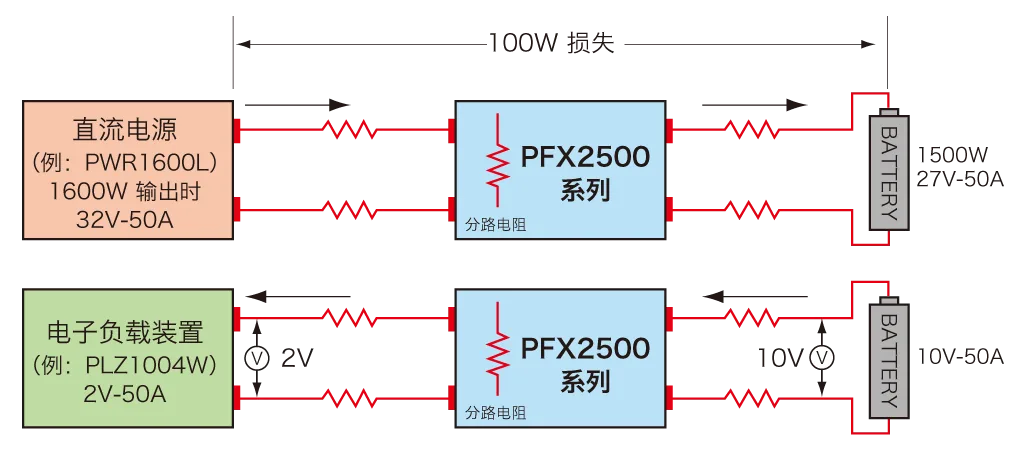

路径损失概念图
选择
系列选择。 关于可选产品的更多信息，请参见产品具体页面。
负载电缆组件
传感电缆组件
电缆组件
电压、温度计单元
电压表单元
8个槽位的单元
I/F电缆
机架式框架
机架安装托架
