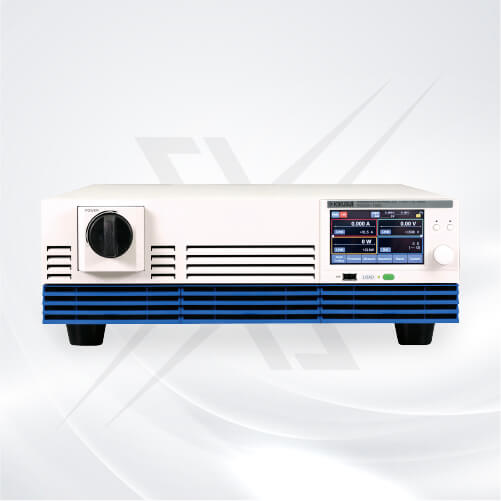

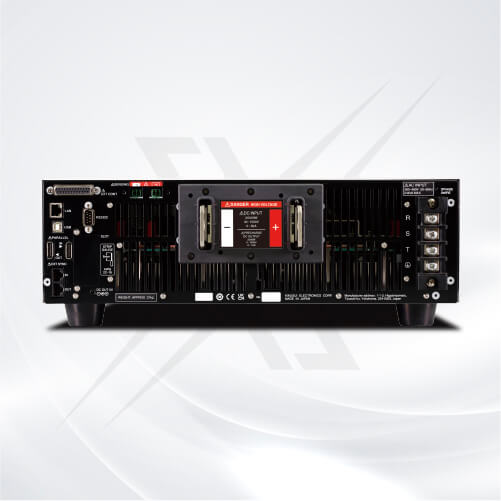

大功率能量回馈式电子负载装置
PXZ系列 – 20kW
3,100,000円
- 3U 尺寸额定功率 20kW
- Max 动作电压 1500V
- 动作模式:CC、CR、CV、CP
- Max 可 25 台 (500kW) 并联运行
※希望10 台以上并联运行的客户请咨询我们。 - 搭载触摸屏显示器
- 预充电功能
- I-V 特性功能
- 序列功能
- 标配LAN、 USB、 RS232C、 外部模拟控制（绝缘型）
- 回馈效率可达 90% 以上(事业单位内回馈)
| Image | SKU | Output Power [W] | Output CV [V] | Output CC [A] | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|---|
 | PXZ20K-50 | 20kW | 3 〜 50 | 800 | 3,100,000円 （税込：3,410,000円） | |
 | PXZ20K-500 | 20kW | 10 〜 500 | 120 | 3,100,000円 （税込：3,410,000円） | |
| PXZ20K-1000 | 20kW | 20 〜 1000 | 60 | 3,100,000円 （税込：3,410,000円） | |
| PXZ20K-1500 | 20kW | 30 〜 1500 | 30 | 3,100,000円 （税込：3,410,000円） |
阵容
| Image | SKU | Output Power [W] | Output CV [V] | Output CC [A] | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|---|
| PXZ20K-50 | 20kW | 3 〜 50 | 800 | 3,100,000円 （税込：3,410,000円） | |
| PXZ20K-500 | 20kW | 10 〜 500 | 120 | 3,100,000円 （税込：3,410,000円） | |
| PXZ20K-1000 | 20kW | 20 〜 1000 | 60 | 3,100,000円 （税込：3,410,000円） | |
| PXZ20K-1500 | 20kW | 30 〜 1500 | 30 | 3,100,000円 （税込：3,410,000円） |
规格
额定
Open in a new window
| 项目 | PXZ20K-50 | PXZ20K-500 | PXZ20K-1000 | PXZ20K-1500 |
|---|---|---|---|---|
| 额定功率 | 20000W | |||
| 动作电压*1 | 3V〜50V | 10V〜500V | 20V～1000V | 30V〜1500V |
| 额定电流 *1 | 800A | 120A | 60A | 30A |
*1 Max 输入电流和Max 输入电压受Max 输入功率的限制。
恒电压（CV）模式
Open in a new window
| 项目 | PXZ20K-50 | PXZ20K-500 | PXZ20K-1000 | PXZ20K-1500 |
|---|---|---|---|---|
| Max 可设定电压 | 52.5V | 525V | 1050V | 1575V |
| 设定精度 | ±（0.2% of setting + 0.1% of rating） | |||
| 设定分辨率 | 0.005V | 0.05V | 0.1V | 0.1V |
| 遥控感测 Max 补偿电压（往复）（TYP） | 10% of rating | |||
| 响应切换 | FAST、SLOW | |||
| 通过速率切换 (TYP) | 12.5V/ms 以上*1 | 125V/ms 以上*1 | 250V/ms 以上*1 | 375V/ms 以上*1 |
| 12.5V/ms | 125V/ms | 250V/ms | 375V/ms | |
| 1.25V/ms | 12.5V/ms | 25V/ms | 37.5V/ms | |
| 0.125V/ms | 1.25V/ms | 2.5V/ms | 3.75V/ms | |
| 0.0125V/ms | 0.125V/ms | 0.25V/ms | 0.375V/ms | |
*1 ディスプレイにはMAXと表示されます。
恒电流（CC）模式
Open in a new window
| 项目 | PXZ20K-50 | PXZ20K-500 | PXZ20K-1000 | PXZ20K-1500 |
|---|---|---|---|---|
| Max 可设定电流 *1 | +840A | +126A | +63A | +31.5A |
| 设定精度*2 | ±（0.75% of rating） | |||
| 设定分辨率 | 0.1A | 0.01A | 0.005A | 0.002A |
| 电源变动*3 | ±1600mA | ±240mA | ±120mA | ±60mA |
| 负荷变动*4 | ±1600mA | ±240mA | ±120mA | ±60mA |
| 上升沿时间 *5 | 1ms | |||
| 下降沿时间（TYP）*6 | 1ms | |||
| 响应切换 | FAST、SLOW | |||
| 通过速率切换 *1 | 800A/ms以上*7 | 120A/ms以上*7 | 60A/ms以上*7 | 30A/ms以上*7 |
| 400A/ms | 60A/ms | 30A/ms | 15A/ms | |
| 200A/ms | 30A/ms | 15.0A/ms | 7.5A/ms | |
| 20A/ms | 3A/ms | 1.50A/ms | 0.75A/ms | |
| 2A/ms | 0.30A/ms | 0.150A/ms | 0.075A/ms | |
*1. 并行运行期间，该值将乘以配置中的单元数。 *2. 适用范围为额定电流的 1% ～ 100%。 *3. 200Vac 输入时为180Vac ～ 252Vac、400Vac 输入时为342Vac ～ 504Vac。一定负载下。 *4. 额定电压、额定功率的状态至额定电压的1/10 变化时的变化量。 *5. CC 模式的响应设定为FAST 的情况。CC 模式的输入电流值从额定电流的0% 变化至100% 时，输入电流从10% 变为90% 的时间。速率设定为MAX 时。 *6. CC 模式的响应设定为FAST 的情况。CC 模式的输入电流值从额定电流的100% 变化至0% 时，输入电流从90% 变为10% 的时间。速率设定为MAX 时。 *7. 显示屏将显示 MAX。
恒电阻（CR）模式
Open in a new window
| 项目 | PXZ20K-50 | PXZ20K-500 | PXZ20K-1000 | PXZ20K-1500 |
|---|---|---|---|---|
| 电导额定 | 160S | 2400.0mS | 600.000mS | 200.000mS |
| 可设定范围 | 0S 〜 168S | 0mS 〜 2520.0mS | 0mS ～ 630.000mS | 0ms 〜 210.000mS |
| 设定精度 *1 | ±（0.5% of setting + 0.5% of rating） | |||
| 设定分辨率 | 20mS | 0.20mS | 0.05mS | 0.02mS |
| 响应切换 | FAST, SLOW | |||
*1 输入电流下的换算值。
恒功率（CP）模式
Open in a new window
| 项目 | PXZ20K-50 | PXZ20K-500 | PXZ20K-1000 | PXZ20K-1500 |
|---|---|---|---|---|
| Max 可设定功率*1 | 21000W | |||
| 设定精度*2 | ±（0.5% of power rating + 0.5% of current rating × Vin） | |||
| 设定分辨率 | 2W | |||
*1 并联运行时，该值乘以配置中的单元数。 *2 适用于额定功率的5%至100%范围。Rating 将显示额定电流值。
200V三相3线输入
Open in a new window
输入电压额定值为 200 Vac 的型号规格。
| 项目 | 全部机型通用 |
|---|---|
| 标称AC 输入额定值 | 200Vac ～ 240Vac, 50Hz ～ 60Hz |
| AC 输入电压范围 | 180Vac ～ 252Vac |
| AC 输入频率范围 | 47Hz〜63Hz |
| AC 输入电流（Max 值）*1 | 80A（输入电压 180V 时） |
| AC 输入功率（Max 值）*1 | 22kVA |
| 冲击电流（TYP）*2 | 90A |
| 功率因数（TYP）*1 | 0.96 |
| 动作保持时间 | 10ms 以上 |
*1 额定输入电流下额定输入功率时。 *2 POWER 开关开启时的峰值电流 Max 值。（输入滤波器的电容中的浪涌电流除外）
400V三相3线输入
Open in a new window
输入电压额定值为 400 Vac 的型号规格。
| 项目 | 全部机型通用 |
|---|---|
| 标称AC 输入额定值 | 380Vac ～ 480Vac, 50Hz ～ 60Hz |
| AC 输入电压范围 | 342Vac ～ 504Vac |
| AC 输入频率范围 | 47Hz〜63Hz |
| AC 输入电流（Max 值）*1 | 40A（输入电压 342V 时） |
| AC 输入功率（Max 值）*1 | 22kVA |
| 冲击电流（TYP）*2 | 70A |
| 功率因数（TYP）*1 | 0.96 |
| 动作保持时间 | 10ms 以上 |
*1 额定输入电流下额定输入功率时。 *2 POWER 开关开启时的峰值电流 Max 值。（输入滤波器的电容中的浪涌电流除外）
显示
Open in a new window
| 项目 | PXZ20K-50 | PXZ20K-500 | PXZ20K-1000 | PXZ20K-1500 | |
|---|---|---|---|---|---|
| 电压表 | Max 显示值 | ±60.000V | ±600.00V | ±1200.00V | ±1800.00V |
| 显示精度 | ±（0.1% of reading + 0.2% of rating） | ||||
| 电流计 | Max 显示值 | ±1120.000A | ±168.000A | ±84.000A | ±42.000A |
| 显示精度 | ±（0.75 % of rating） | ||||
| 功率计 | Max 显示功率*1 | ±24.000kW | |||
| 显示精度 | 显示电压计和电流计的累计值 | ||||
| 动作显示 | 加载／卸载 | 前面板上的 LOAD LED 亮绿色灯 | |||
| 动作模式 | 显示器左上部显示以下内容 CV 模式时： CV 图标 CC 模式时： CC 图标 CR 模式时： CR 图标 CP 模式时： CP 图标 | ||||
| 远程（LAN） | 显示未连接、准备连接、已连接状态 | ||||
| 报警 | 在显示器上显示已启动保护功能的内容 | ||||
| SCPI 错误 | 在显示器上显示当前发生的错误 | ||||
| POWER OFF | 显示残留电荷警告、显示器熄灭后重新启动 | ||||
| 键锁定 | 在显示器上显示按键锁定状态 | ||||
| 感测 | 感测有效时，在显示器显示感测图标 | ||||
| 并联运行时 | 在从机上显示从机的状态 | ||||
| 外部控制 | 数字输入输出有效时，在显示器显示 EXT 图标 | ||||
*1 小于10kW 时，单位为W。
保护功能 LOW报警
Open in a new window
解除报警不需要重新启动的报警。
| 项目 | PXZ20K-50 | PXZ20K-500 | PXZ20K-1000 | PXZ20K-1500 | |
|---|---|---|---|---|---|
| OVP（过电压保护） | 保护动作 | 卸载、显示器上显示“OVP”。从机上显示“SLV OVP”。 | |||
| 设定范围 | 5V〜60V | 50V 〜 550V | 100V ～ 1100V | 150V 〜 1650V | |
| 设定精度 | ±（0.1% of setting + 0.2% of rating） | ||||
| 设定分辨率 | 0.005V | 0.05V | 0.1V | 0.1V | |
| OCP（过电流保护） | 保护动作 | 卸载、显示器上显示“OCP”。从机上显示“SLV OCP”。 | |||
| 设定范围*1 | 80A〜880A | 12A 〜 132A | 6A ～ 66A | 3A 〜 33A | |
| 设定精度 | ±（0.75 % of rating） | ||||
| 设定分辨率 | 0.1A | 0.01A | 0.005A | 0.002A | |
| OPP（过功率保护） | 保护动作 | 卸载、显示器上显示“OPP”。从机上显示“SLV OPP”。 | |||
| 设定范围*1 | 2kW〜24kW | ||||
| 设定精度 | ±（1.0% of power rating +1.0% of current rating × Vin） | ||||
| 设定分辨率 | 2W | ||||
| UVP（低电压保护） | 保护动作 | 卸载、显示器上显示“UVP”。从机上显示“SLV UVP”。 | |||
| 设定范围 | 0V〜50V | 0V 〜 500V | 0V ～ 1000V | 0V 〜 1500V | |
| 可选择 | Enable／Disable | ||||
| 设定精度 | ±（0.1% of setting + 0.2% of rating） | ||||
| 设定分辨率 | 0.005V | 0.05V | 0.1V | 0.1V | |
| Watchdog Alarm（通信异常保护） | 保护动作 | 卸载、显示器上显示“WDOG”。 | |||
| 设定范围 | 1s〜3600s | ||||
| 可选择 | Enable／Disable | ||||
| External Alarm LOW Level（外部输入报警检测） | 保护动作 | 卸载、显示器上显示“EXT LOW”。 | |||
*1 并联运行时，该值乘以配置中的单元数。
保护功能 HIGH报警
Open in a new window
解除报警需要重新启动的报警。
| 项目 | 全部机型通用 | |
|---|---|---|
| Reverse Alarm（反接检测保护） | 保护动作 | 卸载、显示器上显示“REVE”。 |
| OHP（过热保护） | 保护动作 | 卸载、显示器上显示“OHP”。 从机上显示“SLV OHP”。 |
| Line OVP（系统过电压保护） | 保护动作 | 卸载、显示器上显示“LOVP”。 从机上显示“SLV LOVP”。 |
| 设定范围 | 输入电压额定200Vac 机型：200V ～ 258V 输入电压额定400Vac 机型：380V ～ 516V | |
| Line UVP（系统低电压保护） | 保护动作 | 卸载、显示器上显示“LUVP”。 从机上显示“SLV LUVP”。 |
| 设定范围 | 输入电压额定200Vac 机型：175V 以下 输入电压额定400Vac 机型：333V 以下 | |
| Line Frequency Error（系统频率异常保护） | 保护动作 | 卸载、显示器上显示“FREQ”。从机上显示“SLV FREQ”。 |
| 检测值 | 42Hz／68Hz | |
| External Alarm HIGH Level（外部输入报警检测） | 保护动作 | 卸载、显示器上显示“EXT HIGH”。 |
| SENS Alarm（传感误连接检测） | 保护动作 | 卸载、显示器上显示“SENS”。 |
| 设定值 | Enable／Disable | |
| Parallel Communication Error（并联运行通信异常检测） | 保护动作 | 卸载、显示器上显示“PARA COM”。 |
| Para Other Slave Alarm（并联运行 发生Slave 异常） | 保护动作 | 卸载、显示器上显示“SLV OTHR”。 |
| Incorrect Slave Alarm（连接非对象设备） | 保护动作 | 卸载、显示器上显示“SLV INC”。 |
| Too many connections（并联连接过剩） | 保护动作 | 卸载、显示器上显示“TOO MANY”。 |
| Hardware ERR*1（硬件错误） | 保护动作 | 卸载、显示器上显示“ERRH”。从机上显示“SLV ERRH”。 |
| Software ERR*2（软件错误） | 保护动作 | 卸载、显示器上显示“ERRS”。从机上显示“SLV ERRS”。 |
*1 检测到与硬件相关的异常，在内部单元紧急停止的情况下发生。 *2 检测到与软件相关的异常，在内部单元紧急停止的情况下发生。
外部模拟输入输出
Open in a new window
| 项目 | 全部机型通用 | ||
|---|---|---|---|
| 输入部 | 输入点数 | 2点 | |
| 电压控制（CV） | 设定范围 | 额定电压的0% ～ +100% | |
| 输入电压范围 | 0V ～ +5V 或0V ～ +10V（可选择） | ||
| 精确度 | ±（1% of rating） | ||
| 电流控制（CC） 功率控制（CP） 恒阻（CR）控制*1 | 设定范围 | 额定电流、额定功率、额定电导的0% ～ 100% | |
| 输入电压范围 | 0V ～ +5V 或0V ～ +10V（可选择） | ||
| 精确度 | ±（1% of rating） | ||
| 输出部 | 输出点数 | 2点 | |
| 电压监视器（VMON） | 监控范围 | 额定电压的の0% ～ 100% | |
| 输出电压范围 | 0V ～ 5V 或0V ～ 10V（可选择） | ||
| 精确度 | ±（1% of rating） | ||
| 电流监视器（IMON） | 监控范围 | 额定电流的0% ～ 100% | |
| 输出电压范围 | 0V ～ 5V 或0V ～ 10V（可选择） | ||
| 精确度 | ±（1% of rating） | ||
*1 可选择电流控制、功率控制的任意一个。
外部数字输入
Open in a new window
| 项目 | 全部机型通用 | |
|---|---|---|
| 固定输入点数 | 1 点（可切换极性） | |
| 选择输入点数 | 5 点（可切换极性） | |
| 输入形式 | 光电耦合器绝缘输入（同时支持灌电流／拉电流） | |
| 固定功能 | ALARM IN | HIGH 报警的发生 |
| 选择功能 | OFF | 不使用端子 |
| LOAD ON | 加载 | |
| LOAD OFF | 卸载 | |
| LOAD CTRL | 加载／卸载 | |
| L ALARM IN | LOW 报警的发生 | |
| ALARM CLR | 解除LOW 报警 | |
| SEQ RUN | 时序开始／结束 | |
| SEQ PAUSE | 时序停止／重新开始 | |
| SEQ TRIG IN | 输入时序用触发 | |
| ACQUIRE TRIG | 输入测量用触发 | |
| MEM1 RECALL | 调用预设存储器 1 | |
| MEM2 RECALL | 调用预设存储器 2 | |
| INTEG CTRL | 累计测量的开始／停止 | |
| INTEG RESET | 复位累计测量数据 | |
| 外部电路电源范围 | 12V ～ 24Vdc（±10%） | |
外部数字输出
Open in a new window
| 项目 | 全部机型通用 | |
|---|---|---|
| 输出点数 | 6 点（可切换极性） | |
| 输出形式 | 半导体继电器输出 | |
| 选择功能 | OFF | 不使用端子 |
| LOAD ON | 加载时输出信号 | |
| POWER ON | 电源ON 且可加载时输出信号 | |
| H ALARM OUT | 发生 HIGH 报警时输出信号 | |
| L ALARM OUT | 发生 LOW 报警时输出信号 | |
| CC STATUS | 以 CC 模式动作时输出信号 | |
| CV STATUS | 以 CV 模式动作时输出信号 | |
| SEQ TRIG OUT | 输出时序用触发 | |
| SEQ STATUS | 执行时序时输出信号 | |
| EXT DIN BUSY | 数字输入为 BUSY 状态时输出信号 | |
| MEM1 ACT TIME | 预设存储器 1 设定完成后输出信号 | |
| MEM2 ACT TIME | 预设存储器 2 设定完成后输出信号 | |
| RELAY DRIVE | 加载／卸载联动， 输出时间差约 100 ms 的信号。 只能设置为Ch.6。 | |
通讯接口
Open in a new window
| 项目 | 全部机型通用 | |
|---|---|---|
| 通用规格 | 软件协议 | IEEE std. 488.2-1992 |
| 指令语言 | 符合SCPI Specification 1999.0 规格 | |
| RS232C | 硬件 | D-SUB 9 针连接器 波特率：1200 ／ 2400 ／ 4800 ／ 9600 ／ 19200 ／ 38400 ／ 57600 ／ 115200 bps 数据长度：8bit、停止位：1bit、奇偶校验位：无 流量控制： 无／ CTS-RTS |
| 程序信息终结 | 接收时 LF、发送时 LF | |
| USB (设备) | 硬件 | 標準 B タイプソケット 符合USB2.0， 通信速度 480 Mbps (High Speed) |
| 程序信息终结 | 接收时：LF or EOM、发送时：LF + EOM | |
| 通信速度 | 符合USBTMC-USB488 设备等级规格 | |
| USB（主机） | 硬件 | 标准 A 型插座 符合USB2.0， 通信速度 480 Mbps (High Speed) |
| LAN | 硬件 | IEEE 802.3 100BASE-TX/10BASE-T Ethernet |
| 通信协议 | SCPI-RAW、SCPI-Telnet、HiSLIP、VXI-11 | |
| 程序信息终结 | HiSLIP：接收时为LF 或END、发送时为LF + END SSCPI-RAW：接收时 LF、发送时 LF | |
| 支持标准 | LXI Version 1.5 Specifications 2016 | |
各类功能
Open in a new window
| 项目 | 全部机型通用 | ||
|---|---|---|---|
| 同步功能（时钟同步） | 概要 | 使用EXT SYNC 连接器与其他PXZ 系列连接后，当建立内部时钟同步时，显示器上显示SYNC 图标。 | |
| 时序同步 | 使程序开始和步开始同步 | ||
| 测量同步 | 使测量开始同步 | ||
| 加载／卸载同步 | 使加载／卸载同步 | ||
| 序列功能 | 动作模式 | CV 模式、CC 模式、CR 模式、CP 模式 | |
| Max 程序数 | 30 | ||
| Max 步数 | 10000 | ||
| 步执行时间 | 1ms〜3600000s | ||
| 循环次数 | 1 ～ 100000、或无限 | ||
| 正弦功能 | 动作模式 | CV、CC | |
| 频率设定范围 | 1Hz〜1000Hz | ||
| 频率 设定分辨率 | 1Hz~10Hz | 0.2Hz | |
| 12Hz~100Hz | 2Hz | ||
| 120Hz~1000Hz | 20Hz | ||
| CV | Max 设定值 | 可设定为额定电压的105% | |
| Max 偏移设定 | |||
| CC | Max 设定值 | 可设定为额定电流的105% | |
| Max 偏移设定 | |||
| 脉冲功能 | 动作模式 | CV 模式、CC 模式、CR 模式 | |
| 频率设定范围 | 1Hz〜1000Hz | ||
| 频率 设定分辨率 | 1Hz~10Hz | 0.01Hz | |
| 12Hz~100Hz | 0.1Hz | ||
| 120Hz~1000Hz | 1Hz | ||
| CV | High 电平 | 可设定为额定电压的105% | |
| Low 电平 | |||
| CC | High 电平 | 可设定为额定电流的105% | |
| Low 电平 | |||
| CR | High 电平 | 可设定为额定电导值的105% | |
| Low 电平 | |||
| 占空比 | 2.5% 〜 97.5% | ||
| 过电流保护（OCP）延迟功能 | 设定时间 | 1ms〜2000ms | |
| 设定分辨率 | 1ms | ||
| 虚拟多通道总线（VMCB）功能 | 主机与 PC 之间的连接 | LAN、USB、RS232C | |
| 与从机的连接 | LAN | ||
| 测量触发 | 测量开始条件（触发源） | 可选择测量开始条件（从显示器输入时、通过远程控制输入指令时、通过外部控制输入信号时、同步操作时、卸载时） | |
| 测量次数 | 1〜65536 | ||
| 测量延迟时间 | 设定范围 | 0s〜100s | |
| 设定分辨率 | 0.1ms | ||
| 测量间隔 | 设定范围 | 0.1ms〜3600s | |
| 设定分辨率 | 0.1ms | ||
| 试验时间 | 设定范围 | 0.1ms〜1s | |
| 设定分辨率 | 0.1ms | ||
| I-V 特性功能 | 动作模式 | CV 模式、CC 模式 | |
| 设定项目数 | 3 点～ 100 点（点与点之间通过直线进行插补） | ||
| 预先设定内存 | 存储器数 | 20 | |
| 保存项目 | CV、CC、CP、CR 各模式下的设定值、保护功能设定值 | ||
| 设置存储器 | 存储器数 | 21 | |
| 保存项目 | 加载／卸载、输入电压值／输入电流值／输入功率值／电导值、输入模式（Input Mode）、响应（Response）、通过速率（Slew Rate）、优先动作模式（Priority when load is ON）、脉冲功能设定值（Duty, Frequency, High, Low）、信号功能的设定值（Amplitude, Frequency, Offset）、I-V 特性的点数（Count）、过电压保护（OVP）、低电压保护（UVP, UVP Enable）、过电流保护（OCP, Delay）、过功率保护（OPP）、系统过电压保护（Line OVP）、测量触发的设定（Source, Count, Delay, Enable, Timer） | ||
| 键锁定 | Level1 | 可调用加载／卸载和预设存储器 | |
| Level2 | 可进行加载／卸载 | ||
| Level3 | 可进行卸载 | ||
| 并联运行台数 | Max 25 台 *希望10 台以上并联运行的客户请咨询我们。 | ||
| 预充电功能*1 | Max 可设定电压 | 105% of voltage rating | |
| 电压设定精度 | ±(0.2 % of setting + 0.1 % of rating) | ||
| 电流设定精度*2 | ±（1.0 % of rating） | ||
*1 需要解除联锁。 *2 固定设定值为额定电流的 5%。
一般规格
Open in a new window
| 项目 | PXZ20K-50 | PXZ20K-500 | PXZ20K-1000 | PXZ20K-1500 | |
|---|---|---|---|---|---|
| 重量 | 约41 kg | 约38kg | 约37kg | 约37kg | |
| 外形尺寸 | 430（455）W×128（160）H×720（980）Dmm （Max 尺寸） 详情参考外形尺寸图。 | ||||
| 环境条件 | 工作环境 | 室内使用，过电压分类Ⅱ | |||
| 工作温度 | 0℃ 〜+40℃ | 0℃〜+50℃ | |||
| 工作湿度 | 20% rh 〜 85% rh(无结露) | ||||
| 存放温度 | -25℃〜+60℃ | ||||
| 存放湿度 | 90%rh 以下（无结露） | ||||
| 高度 | 海拔 2000 米以下 | ||||
| 冷却方式 | 使用风扇强制空冷 | ||||
| 附件 | AC INPUT 端子盖、外部控制用连接器套件（1 组）、底盘连接线、DC INPUT 端子盖、DC INPUT 端子用螺丝（1 组）、EXT SYNC 连接器盖、SENSING 端子盖、SENSING 连接器（2 个）、同步运行信号电缆套件、安全注意事项（1 本）、China RoHS 表（1 张）、安装手册（1 本）、重物警告标贴（1 张） | ||||
| 耐电压 | 一次－ FG 间 | 2200Vac、1 分钟 | |||
| 一次－二次 | |||||
| 二次－ FG 间 | 500 Vdc,1 分钟 | 1800Vdc、1 分钟 | 3000Vdc、1 分钟 | ||
| 绝缘电阻 | 一次－ FG 间 | 30MΩ、500Vdc | |||
| 一次－二次 | 30MΩ、500Vdc | 30MΩ、1000Vdc | |||
| 对接地电压 | ±250 V | ±1000V | +2000V／-1000V | ||
| 电磁符合性(EMC)*1 *2 | 符合以下的指令及规格的要求事项 EMC指令2014/30/EU EN 61326-1（Class A*3） | ||||
| 安全性 *1 | 符合以下的指令及规格的要求事项 低电压指令2014/35/EU*2 EN 61010-1（Class I*4，过电压类别Ⅱ，污染度 2*5） | ||||
*1 不适用于定制产品和改装产品。*2 仅适用于机身上标有 CE 标志/UKCA 标志的型号。*3 PXZ 系列为 Class A 设备。设计用于工业环境。在住宅区使用 PXZ 系列可能会造成干扰。在这种情况下,用户可能需要采取特殊措施以减少电磁辐射,从而防止对无线电或电视广播接收的干扰。*4 PXZ 系列为 Class I 设备。必须将 PXZ 系列的保护导体端子接地。如果未正确接地,则无法保证安全性。*5 污染是指附着了可能导致绝缘耐压或表面电阻率降低的异物(固体、液体或气体)的状态。污染度 2 假定仅存在非导电性污染,并且偶尔会因结露而暂时变为导电状态。
外形尺寸图(mm)
选购件
负载电缆套组
适用机型：PXZ20K-50
适用机型：PXZ20K-500
适用机型：PXZ20K-1000、PXZ20K-1500
三相输入电源线
并联运行电缆
机架固定件托架
GPIB转换器
图录
大功率再生式电子负载装置｜PXZ 系列
手动
PXZ
2D CAD
PXZ20K-500
PXZ20K-1500
PXZ20K-1000
更新程序/驱动程序
PXZ series – IVI-COM Multi-Environment Drivers
PXZ – Firmware Updater
技术数据
PXZ_Series
