高性能的交流稳压电源
PCR-LE系列
PCR-LE-SERIES
$4.400,00 – $32.800,00
- 通过高速线性放大器实现高品质、高稳定性的输出
- 各种电源变动模拟/时序动作
- 单相500VA～9kVA，还能安装选件实现单相3线、三相系统
- 能扩展为单相27kVA、单相3线54kVA、三相81kVA，不同机型也 能相互组合（需要使用另售的扩展运行驱动程序）
- 标配各种测量功能
- 能够实现AC、DC、AC＋DC等各种输出
- 前面板能够拆装
- 配备ECO功能
对于PCR12000LE2、PCR18000LE2和PCR27000LE2，需要单独支付安装费，请联系我们的销售部门。
| Image | SKU | 输入：表观功率（千伏安或以下） | Output rating AC mode: Power capacity | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|
 | PCR500LE | 0.93 | 500VA | $4.400,00 （税込：$4.840,00） | |
 | PCR1000LE | 1.8 | 1kVA | $6.080,00 （税込：$6.688,00） | |
 | PCR2000LE | 3.6 | 2kVA | $8.480,00 （税込：$9.328,00） | |
 | PCR3000LE | 5.5 | 3kVA | $13.600,00 （税込：$14.960,00） | |
| PCR4000LE | 7.3 | 4kVA | $15.920,00 （税込：$17.512,00） | |
 | PCR6000LE | 10.6 | 6kVA | $23.200,00 （税込：$25.520,00） | |

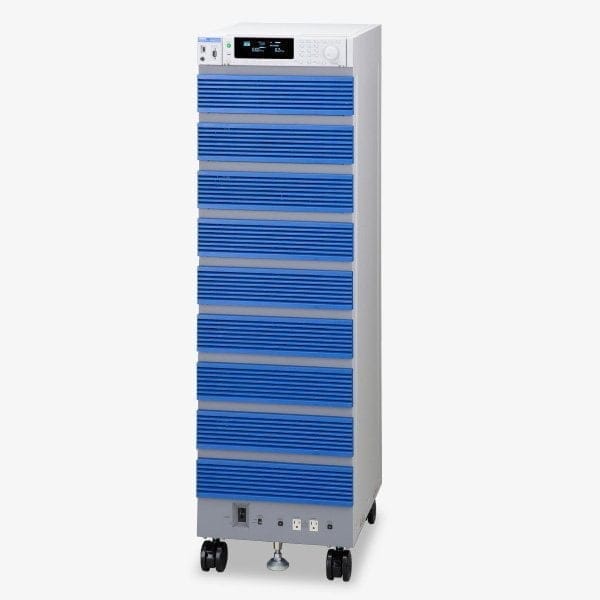

 | PCR9000LE | 15.7 | 9kVA | $32.800,00 （税込：$36.080,00） |
阵容
| 产品图片 | 机型 | 价格 | 输出功率 | 输出Max电流 | AC模式 (L/H 量程) | DC模式(L/H 量程) | ||
|---|---|---|---|---|---|---|---|---|
| 电压 | 输出Max电流* | 电压 | 输出Max电流* | |||||
 | PCR500LE | $4.400,00 （税込：$4.840,00） | 单相500VA | 5A/2.5A | 1V~150V / 2V~300V | 5A/2.5A | ±1.4V~±212V / ±2.8V~±424V | 3.5A/1.75A |
 | PCR1000LE | $6.080,00 （税込：$6.688,00） | 单相1kVA | 10A/5A | 10A/5A | 7A/3.5A | ||
 | PCR2000LE | $8.480,00 （税込：$9.328,00） | 单相2kVA | 20A/10A | 20A/10A | 14A/7A | ||
 | PCR3000LE | $13.600,00 （税込：$14.960,00） | 单相3kVA | 30A/15A | 30A/15A | 21A/10.5A | ||
| PCR4000LE | $15.920,00 （税込：$17.512,00） | 单相4kVA | 40A/20A | 40A/20A | 28A/14A | ||
 | PCR6000LE | $23.200,00 （税込：$25.520,00） | 单相6kVA | 60A/30A | 60A/30A | 42A/21A | ||
 | PCR9000LE | $32.800,00 （税込：$36.080,00） | 单相9kVA | 90A/45A | 90A/45A | 63A/31.5A | ||
规格
入力定格（AC実効値）
| 项目 / 类型名称 | PCR500LE | PCR1000LE | PCR2000LE | PCR3000LE | PCR4000LE | PCR6000LE | PCR9000LE | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 3P3W 200V | 3P4W 400V | 3P3W 200V | 3P4W 400V | |||||||
| 电压 | 85V ~ 132V/170V ~ 250V *1 | 170Vac〜250Vac | 线电压 324V 〜 440V （相电压 187V 〜 254V） | 170Vac〜250Vac | 线电压 324V 〜 440V （相电压 187V 〜 254V） | |||||
| 相数 | 单相 | 单相 | 三相3线 | 三相4线 | 三相3线 | 三相4线 | ||||
| 频率 | 47Hz ~ 63Hz | |||||||||
| 视在功率 | 约 0.93kVA | 约 1.8kVA | 约 3.6kVA | 约 5.5kVA | 约 7.3kVA | 约 10.6kVA | 约 15.7kVA | |||
| 功率因数 *2 | 0.97(TYP值) | |||||||||
| Max 电流 *1 | 11.3A/5.5A | 22A/10.8A | 44A/21.5A | 66A/32A | 88A/43A | 64A | 38A | 21A | 55A | 30A |
*1 输入100V系统/200V系统 *2 输出电压100V/200V, 输出电压100V/200V, 输出电流额定值, 负载功率因素1, 输出频率40Hz~999.9Hz的情况下
出力定格（AC実効値）
| 项目 / 类型名称 | PCR500LE | PCR1000LE | PCR2000LE | PCR3000LE | PCR4000LE | PCR6000LE | PCR9000LE | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 3P3W 200V | 3P4W 400V | 3P3W 200V | 3P4W 400V | |||||||
| 电压(输出 L/H 量程) | 1V ~ 150V/2V ~ 300V | |||||||||
| 分辨率 | 0.1V | |||||||||
| 电压设定范围 | 0V ~ 152.5V/0V ~ 305.0V | |||||||||
| 电压设定精确度 (输出 L/H 量程)*3 | ±(0.3 % of set + 0.6V) | |||||||||
| Max 电流 *4 | 5A/2.5A | 10A/5A | 20A/10A | 30A/15A | 40A/20A | 60A/30A | 90A/45A | |||
| 相数 | 单相 | |||||||||
| 电力容量 | 500VA | 1kVA | 2kVA | 3kVA | 4kVA | 6kVA | 9kVA | |||
| Max 峰值电流 *5 | Max 电流(有效值)的 4 倍(TYP 值) | |||||||||
| Max 反向电流 *6 | Max 电流(有效值)的 30% | |||||||||
| 负载功率因数 | 0 ~ 1(超前或滞后)*4 | |||||||||
| 频率 *4 | 1Hz ~ 999.9Hz | |||||||||
| 分辨率 | 0.01Hz(1.00Hz ~ 100.0Hz), 0.1Hz(100.0Hz ~ 999.9Hz) | |||||||||
*3 输出频率45Hz~65Hz, 无负载, 常温下 *4 输出电压1V~100V/2V~200V, 负载功率因素0.8~1时 在输出电压100V~150V/200V~300V的情况下，根据输出电压值，输出电流会降低。 负载功率因素为0~0.8时，根据负载功率因数，输出电流会降低。 输出频率为1Hz~40Hz时，根据输出频率，输出电流会降低。 *5 电容器输入型整流负载(但是按照额定输出电流的实效值进行限制) *6 在输出电压100V/200V, 输出频率40Hz~999.9Hz的状态下(当反向电流相位相对输出电压，为-180deg时)
出力定格DCモード
| 项目 / 类型名称 | PCR500LE | PCR1000LE | PCR2000LE | PCR3000LE | PCR4000LE | PCR6000LE | PCR9000LE | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 3P3W 200V | 3P4W 400V | 3P3W 200V | 3P4W 400V | |||||||
| 电压(输出 L/H 量程) | ±1.4V ~ ±212V/±2.8V ~ ±424V | |||||||||
| 分辨率 | 0.1V | |||||||||
| 电压设定范围 | -215.5 ~ +215.5V/-431.0V ~ +431.0V | |||||||||
| 电压设定精确度 (输出 L/H 量程)*7 | ±(0.05 % of set + 0.05/0.1V) | |||||||||
| Max 电流 *8 | 3.5A/1.75A | 7A/3.5A | 14A/7A | 21A/10.5A | 28A/14A | 42A/21A | 63A/31.5A | |||
| Max 瞬间电流 *9 | Max 电流(有效值)的 3.6 倍 | |||||||||
| 电力容量 | 350W | 700W | 1.4kW | 2.1kW | 2.8kW | 4.2kW | 6.3kW | |||
*7 在无负载, 常温状态下 *8 在输出电压±100V~±212V/±200V~±424V的情况下，根据输出电压值，输出电流会降低。 *9 按照额定输出电流的实效值来进行限制
输出电压稳定性
| 项目 / 类型名称 | PCR500LE | PCR1000LE | PCR2000LE | PCR3000LE | PCR4000LE | PCR6000LE | PCR9000LE | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 3P3W 200V | 3P4W 400V | 3P3W 200V | 3P4W 400V | |||||||
| 电源变动*10 | ± 0.1 % 以内 | |||||||||
| 负载变动 (输出 L/H 量程)*11 | ±0.1V以内/±0.2V以内 | |||||||||
| 输出频率变动 *12 | FAST | ±0.2%以下 | – | |||||||
| MEDIUM | ±0.3%以内 | |||||||||
| 脉动电压噪声 DC 模式(5Hz ~ 1MHz 成分) | 0.15Vrms 以下 | 0.2Vrms 以下 | 0.25Vrms 以下 | |||||||
| 周围温度变动 *13 | 100ppm/°C(TYP值) | |||||||||
*10 额定范围的变更 *11 额定的0~100%变化 输出电压80V~150V/160V~300V, 负载功率因素1的情况下。在输出端子台上。采用响应模式FAST及MEDIUM *12 在40Hz~999.9Hz状态下 输出电压80V~150V/160V~300V, 负载功率因素1的情况下。以200Hz为基准时的输出电压变动 *13 额定范围的变化 输出电压量程100V/200V, 输出电流0A的情况下
出力周波数安定度、出力電圧波形歪率、出力電圧応答速度、効率
| 项目 / 类型名称 | PCR500LE | PCR1000LE | PCR2000LE | PCR3000LE | PCR4000LE | PCR6000LE | PCR9000LE | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 3P3W 200V | 3P4W 400V | 3P3W 200V | 3P4W 400V | |||||||
| 输出频率稳定度 *14 | ± 5 × 10-5 以内 | |||||||||
| 设定精度*2 | ± 1 × 10-4 以内 | |||||||||
| 输出电压波形失真率 *15 | FAST | ±0.2%以下 | – | |||||||
| MEDIUM | ±0.3%以下 | |||||||||
| 输出电压响应速度 *16 | FAST | 20μs(TYP 值) | – | |||||||
| MEDIUM | 30μs(TYP 值) | |||||||||
| 效率 *17 | 54%以上/ 56%以上 | 55%以上/57%以上 | 58%以上 | |||||||
*14 对应所有的额定范围变化 *15 输出电压80V~150V/160V~300V, 负载功率因素1的情况下 *16 输出电压100V/200V, 负载功率因素1的情况下，输出电流0A←→对应额定值的变化 *17 输入电压100V/200V, 输出电压100V/200V, 输出电流额定值, 负载功率因素1, 输出频率40Hz~999.9Hz的情况下
指示計（蛍光表示管表示）
| 项目 / 类型名称 | PCR500LE | PCR1000LE | PCR2000LE | PCR3000LE | PCR4000LE | PCR6000LE | PCR9000LE | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 3P3W 200V | 3P4W 400V | 3P3W 200V | 3P4W 400V | |||||||
| 电压表 *18 | 分辨率 | 0.1V | ||||||||
| 精度 | ±(1% of rdng + 2digits)(10V~424V, 常温下) | |||||||||
| 电流表 *18 | 分辨率 | 0.01A | 0.1A | |||||||
| 精度 | ±(1% of rdng + 2digits)(从额定Max电流的5%至额定Max电流，常温下) | |||||||||
| 電力計 *19 | 分辨率 | 0.1W/1W | 1W | |||||||
| 精度 | ±(1% of rdng +3digits)(从额定电流功率的10%至额定Max电力功率, 负载功率因素1, 常温下) | |||||||||
真正的有效值显示, 峰值系数 3 以下的波形中。DC以及输出频率40Hz~999.9Hz。RMS和AVE中 *19 输出频率45Hz~65Hz
BNC端子
| 项目 / 类型名称 | PCR500LE | PCR1000LE | PCR2000LE | PCR3000LE | PCR4000LE | PCR6000LE | PCR9000LE | ||
|---|---|---|---|---|---|---|---|---|---|
| 3P3W 200V | 3P4W 400V | 3P3W 200V | 3P4W 400V | ||||||
| SEQ TRIG OUT *20 | 脉冲宽度约10μs, 开路集电极输出, +5V 约10kΩ的上拉电阻, 串联电阻约220Ω, Max吸收电流10mA, BNC连接器 | ||||||||
| SEQ STAT OUT *20 | 梯级时间输出, 开路集电极输出, +5V约10kΩ的上拉电阻, 串联电阻约220Ω, Max吸收电流10mA, BNC连接器 | ||||||||
| SEQ TRIG IN *20 | 动作脉冲宽度≧10μs, 光耦合器输入, 驱动电压5V 串联电阻约470Ω, 7mA电流的状态下激活, BNC连接器 | ||||||||
*20 信号虽然与输出端子进行了绝缘，但是各信号公共端(COM)是共通的。还可以设置信号的逻辑符号。
极限值和保护功能
| 项目 / 类型名称 | PCR500LE | PCR1000LE | PCR2000LE | PCR3000LE | PCR4000LE | PCR6000LE | PCR9000LE | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 3P3W 200V | 3P4W 400V | 3P3W 200V | 3P4W 400V | |||||||
| 电压 | 交流电压上限限制 / 交流电压下限限制 | 0.0V 〜 305.0V | ||||||||
| 直流电压上限限制 / 直流电压下限限制 | -431.0V ~ +431.0V | |||||||||
| 输出过电压保护 AC/AC+DC 模式 | 0.0V ~ 474.1V | |||||||||
| 输出过电压保护 DC 模式 | -474.1V ~ +474.1V | |||||||||
| 输出低电压保护 AC/AC+DC 模式 | 0.0V ~ 474.1V | |||||||||
| 输出低电压保护 DC 模式 | -474.1V ~ +474.1V | |||||||||
| 分辨率 | 0.1V | |||||||||
| 频率 | 上限限制 下限限制 | 1Hz ~ 999.9Hz *1 | ||||||||
| 分辨率 | 0.01Hz(1.00Hz ~ 100.0Hz), 0.1Hz(100Hz ~ 999.9Hz) | |||||||||
| 电流 | 电流限制 *2 AC 模式 | 0.50A 〜 5.50A | 1.00A 〜 11.00A | 2.00A 〜 22.00A | 3.00A 〜 33.00A | 4.00A 〜 44.00A | 6.00A 〜 66.00A | 9.00A 〜 99.00A | ||
| 电流限制 *2 DC/AC+DC 模式 | 0.35A 〜 3.85A | 0.70A 〜 7.70A | 1.40A 〜 15.40A | 2.10A 〜 23.10A | 2.80A 〜 30.80A | 4.20A 〜 46.20A | 6.30A 〜 69.30A | |||
| +峰值 电流限制 *3 | 0.50A 〜 22.00A | 1.00A 〜 44.00A | 2.00A 〜 88.00A | 3.00A 〜 132.0A | 4.00A 〜 176.0A | 6.00A 〜 264.0A | 9.00A 〜 396.0A | |||
| -峰值 电流限制*3 | -0.50A 〜 -22.00A | -1.00A 〜 -44.00A | -2.00A 〜 -88.00A | -3.00A 〜 -132.0A | -4.00A 〜 -176.0A | -6.00A 〜-264.0A | -9.00A 〜-396.0A | |||
| 分辨率 *4 | 0.01A(0.35A ~ 100.0A), 0.1A(100A ~ 396.0A） | |||||||||
*1 安装三相输出驱动板卡3P05-PCR-LE(500 Hz LMT)时，频率被限制在1Hz到500.0Hz之间。 *2 实际能供给的电流值是额定电流的1.1倍或者电流限制设定值两者中较小的值。*3 实际能供给的电流值是Max峰值电流或者峰值电流限制设定值两者中较小的值。 *4 可以设定0.01A/0.1A，不过由于内藏DA(数模转换)的分辨率的关系，有可能出现0.01A/0.1A不切换的情况。
一般
| 项目 / 类型名称 | PCR500LE | PCR1000LE | PCR2000LE | PCR3000LE | PCR4000LE | PCR6000LE | PCR9000LE | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3P3W 200V | 3P4W 400V | 3P3W 200V | 3P4W 400V | ||||||||
| 绝缘阻抗 | 输入—框架、输出—框架、输入—输出之间 | 500Vdc, 30MΩ以上 | 500Vdc, 10MΩ以上 | ||||||||
| 耐压 | 输入—框架、输出—框架、输入—输出之间 | 1.5kVac, 1 分钟 | |||||||||
| 电路方式 | 线性放大器方式 | ||||||||||
| 环境条件 | 工作环境 | 室内使用，过电压分类Ⅱ | |||||||||
| 动作温度范围 | 0°C ~ +50°C | ||||||||||
| 保存温度范围 | -10°C ~ +60°C | ||||||||||
| 动作湿度范围 | 20 % rh~80 % rh(无凝水) | ||||||||||
| 保存湿度范围 | 90 % rh 以下(无凝水) | ||||||||||
| 高度 | 2000m 以内 | ||||||||||
| 质量 | 约17kg | 约35kg | 约55kg | 约82kg | 约96kg | 约140kg | 约190kg | ||||
| 输入端子 | 插座式 | M4 | M5 | M8 | M8 | M8 | M5 | M5 | M5 | M5 | |
| 输出端子 | M4 | M4 | M4 | M5 | M5 | M8 | M8 | M8 | M8 | M8 | |
| 配件 | 电源线 | 1根带插头的电源线的长度:3m | 不带电源线。请另行参照卷末的选件一览表。 | ||||||||
| 重型警示密封件 | − | 1张 | |||||||||
| 使用说明书(安装指南) | 1 册 | ||||||||||
| 快速查阅 | 和文1份、英文1份 | ||||||||||
| 安全注意事项 | 1 册 | ||||||||||
| CD-ROM | 1张 | ||||||||||
| 电磁兼容(EMC) *5 *6 | 适合以下的指令以及标准要求事项 EMC指令2014/30/EU EN61326-1(ClassA*7), EN55011(ClassA*7, Group1*8), EN61000-3-2*10, EN61000-3-3*10 适用条件:与本产品连接的电缆及电线全部采 用不足3m的产品 | 适合以下的指令以及标准要求事项 EMC指令2014/30/EU EMC指令2014/30/EU EN61326-1(ClassA*7), EN55011(ClassA*7, Group1*8) 适用条件:与本产品连接的电缆及电线全部采用不足3m的产品 | |||||||||
| 安全性 *5 | 适合以下的指令以及标准要求事项 低电压指令2014/35/EU*6 EN61010-1 ClassI*9, Pollution Degree2 | ||||||||||
*5 不适用于特别订购件, 改造件。*6 只针对面板上有CE标志的型号。 *7 本产品是Class A机器。适用于在工业环境下使用。在住宅环境中使用本产品有可能成为干扰源。 在这种情况时，为了防止对广播电视的信号造成干扰，请用户必要的减少电磁辐射的措施。 *8 本产品是Group 1机器。本产品在材料处理或检查/分析时，电磁放射，诱导及/或静电结合等方面没有在无线电频段产生/使用能量的意图。 *9 本产品是Class I机器。本产品的保护接地端子须接地。如果不正确接地，安全性能得不到保障。
选择
输入电源线/电源联锁线
用于PCR1000LE
用于PCR2000LE
用于PCR3000LE
用于PCR4000LE
用于PCR6000LE（单相2线）
用于PCR6000LE（三相3线）
用于PCR9000LE（三相3线）
PCR6000LE2/PCR9000LE2用（三相4线）
各类驱动程序
（并联运行/主机用）※1 ※2
（并联运行/从机用）※1 ※2
三相输出驱动器/三相输出驱动器（500Hz 限制型）
（单相3线输出用）
机架安装托架
用于PCR500LE
用于PCR1000LE
用于PCR2000LE
延长电缆（2P05/3P05用）
电源联锁电缆
连接线
功率信号电缆
通信接口
GPIB接口
USB接口
LAN接口 / LXI
模拟信号接口※3 ※4 ※5 ※6
IEC电压跌落模拟器
线路阻抗网络
控制面板延长电缆
底座保持角度
1 不适用于 PCR500LE 和 PCR1000LE。 2 最多可并联使用 5 台。 (功率在 27 kVA 以内） *3 输入波形按原样放大和输出。 4 多输出型号（6000LE2、9000LE2）在多相输出模式下不能放大输入波形。 5 输出交流电压值可根据输入直流信号变化。 6 多输出型号（6000LE2、9000LE2）在多相输出模式下无法控制振幅。
