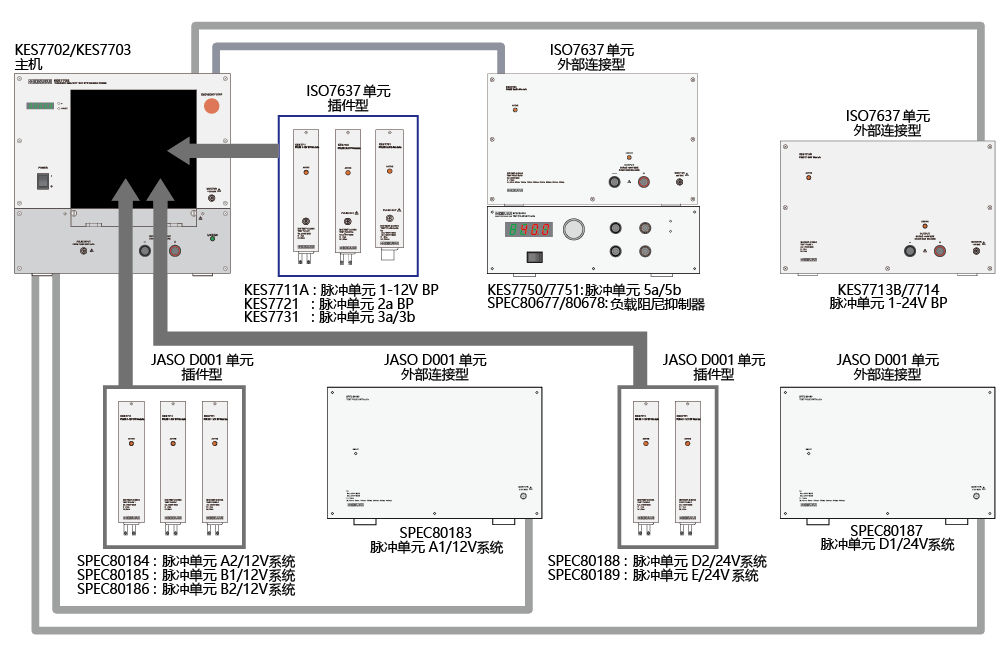

系统结构

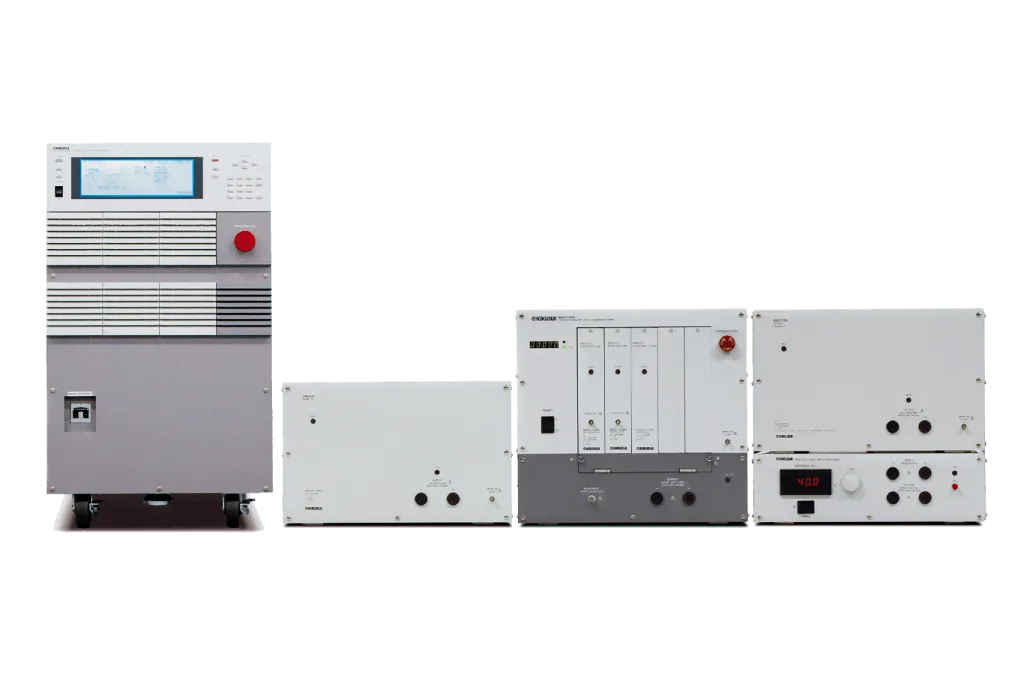

主机 KES7702/KES7703 可将脉冲单元 Max 连接 7 个系统（插件型 5 台、外部连接单元型 2 台）。 另外，通过切换脉冲单元，除 ISO7637-2 设备及 JASO D001 设备以外，可支持各汽车生产厂家的个别设备

※KES7700 系列将各个电涌波形作为独立的脉冲单元来构筑系统。可简易地通过交换脉冲单元来支持修订国际设备时的升级版本。 而且采用的系统结构也能够支持各汽车生产厂家的个别要求。

提高试验的再现性

在主机 KES7702/KES7703 上、可以简易地设置出 ISO7637-2 设备中规定的试验环境。 具备试验环境与试验的再现性直接相关。

输出波形的稳定性

通过将脉冲输出部分配置在正面，将电源系统和信号系 统配置在后面，可稳定输出过渡电涌和控制通信。在输 出端采用了母线杆。由于各单元的输入和通信控制系统与 输出线分离，因此输出的过渡电涌很难引起试验器本身的 误动作。

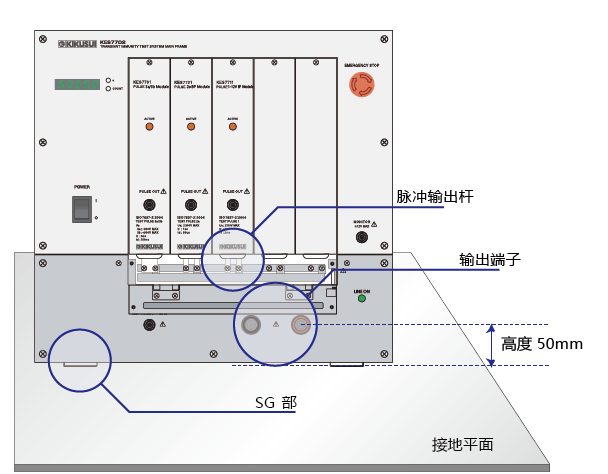

试验的再现性

由于主机 KES7702/KES7703 的下部为 SG 部分，因此不 需要编组线等接地电缆，也能够与接地平面连接。 另外，输出端子设定为距 ISO7637-2 设备中规定的接地 平面（基准接地面）高度 50mm 处。

Pulse5b 满足 ISO7637-2.2004、ISO16750-2.2010设备

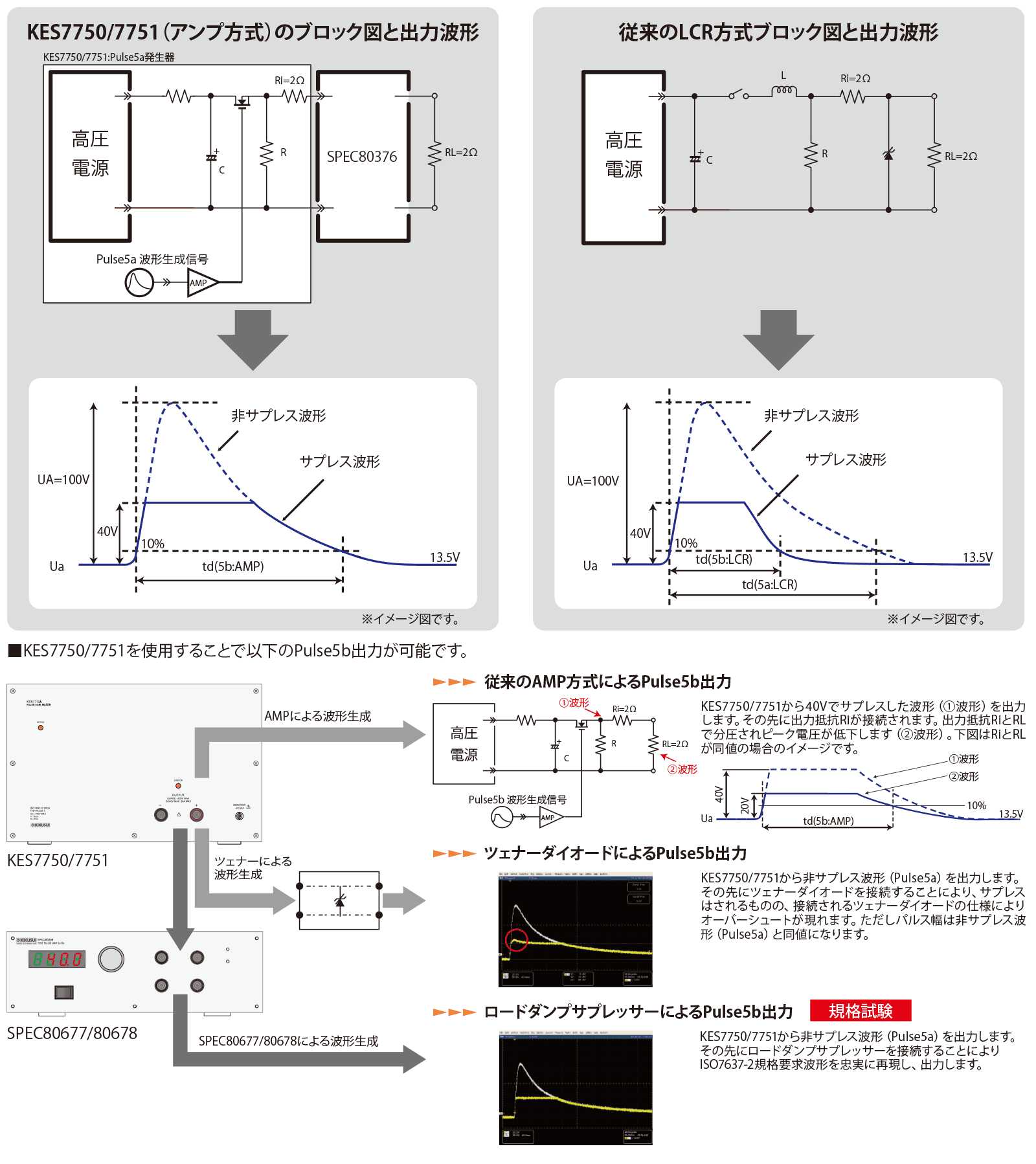

在ISO7637-2设备中，规定Pulse5b的Us（电压值）设定使用ZD（Optional diode bridge），td（脉冲宽度）“必须与Pulse5a相同”。在脉冲发生器上，有“LCR方式”和“放大器方式”，以往的Pulse5b发生器大多采用通过LCR方式的Pulse5a发生器与ZD的组合。

但是这种方法存在以下问题：当通过LCR方式的Pulse5a发生器与ZD（或者与ZD相当的电压可变抑制电路等）生成Pulse5b时，ZD会成为负荷吸收C（电容器）充电提供的能量。电压急速衰减，结果脉冲宽度减小。也就是说，由于td值比以Pulse5a进行设定的时间短，未形成设备要求的波形。

Pulse5a/5b试验是将脉冲宽度（td）较长的脉冲附加到被试验物上的破坏试验。td值变短，有可能产生与原来的试验目的不同的结果。

另外，由于ZD（二极管）的老化加剧，需要在维持试验精密度的基础上，不断更换零件，这样一来将耗费较大的管理成本 | 另一方面，如果采用放大器方式的Pulse5a发生器与ZD的组合，虽然没有这些不妥，但是存在ZD精密度管理的问题。

因此在本公司的脉冲发生单元KES7750/7751上，采用了以信号发生器生成Pulse5a波形后增幅的“放大器方式”，在生成Pulse5b方面，并未使用ZD，而是使用了专用抑制器（专利申请中）。将Pulse5a/5b的td维持为相同的值，忠实地再现设备要求波形的同时，也省去了维护ZD的麻烦。这符合了ISO7637-2设备且使得以合适的成本来执行再现性较高的试验成为可能。

福特 EMC 法规波形库（示例）

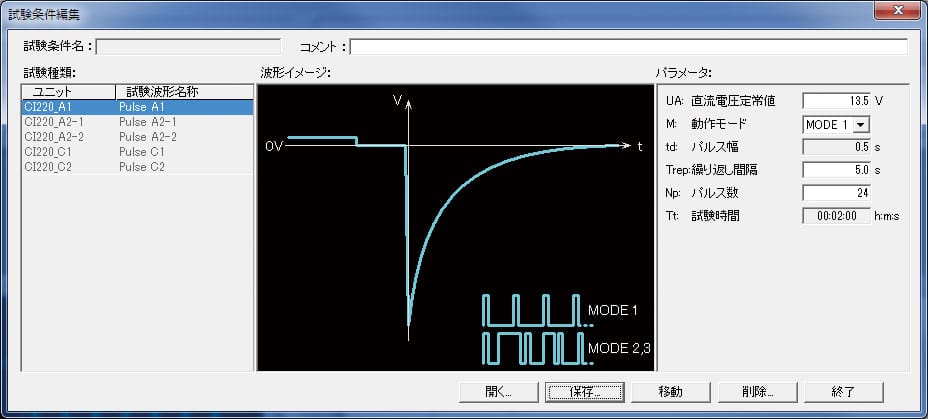

• Pluse A1

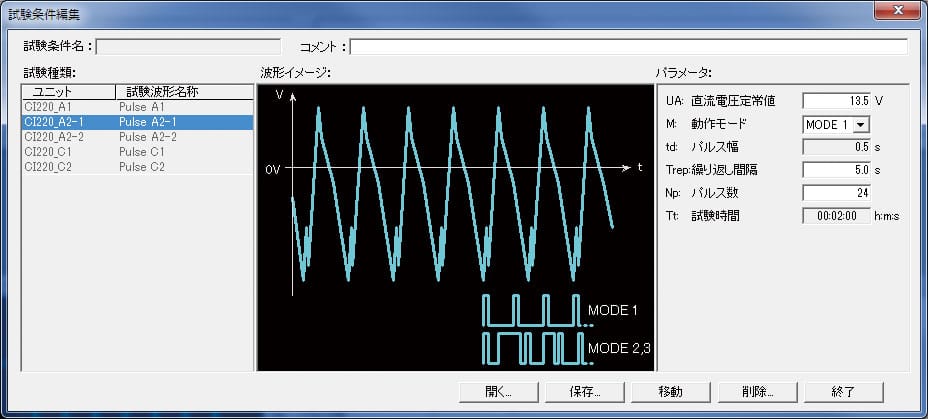

• Pluse A2-1

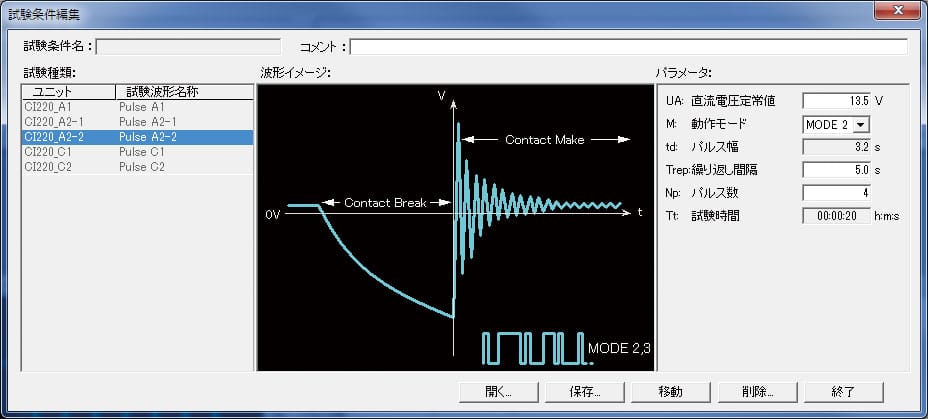

• Pluse A2-2

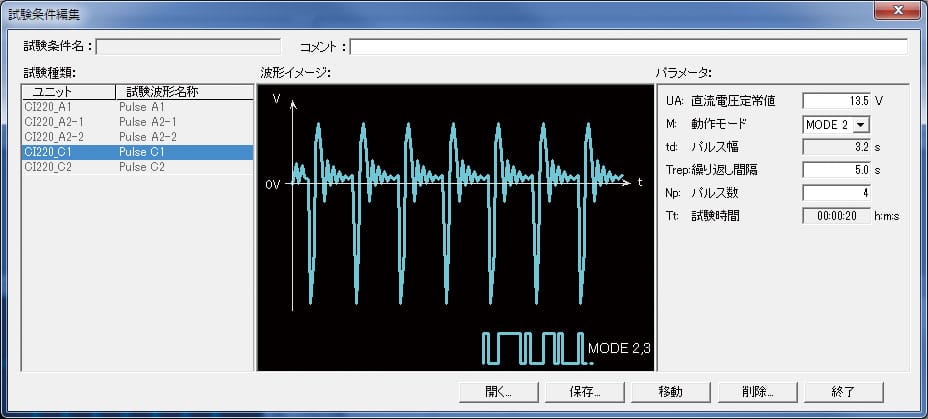

• Pluse C-1

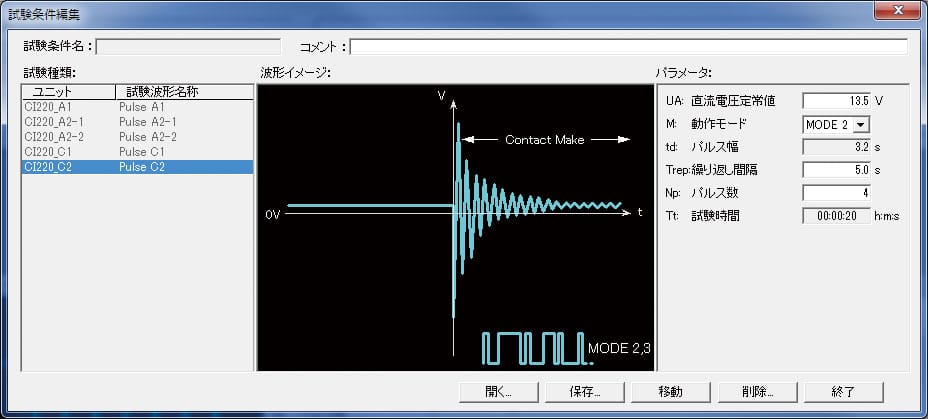

• Pluse C-2

输出波形（示例）

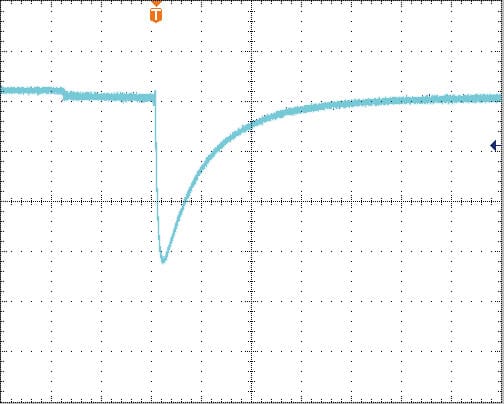

• Pluse A1

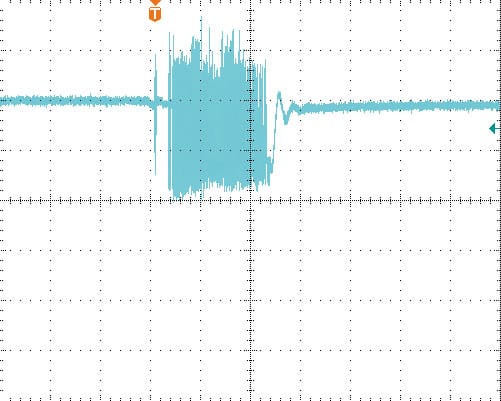

• Pluse A2-1①

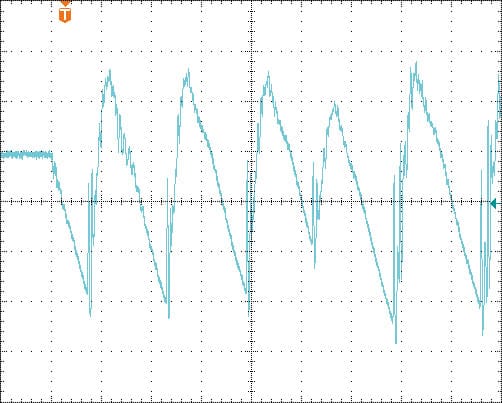

• Pluse A2-1②

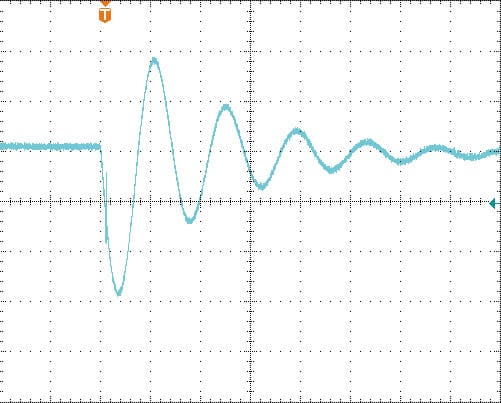

• Pluse A2-2①

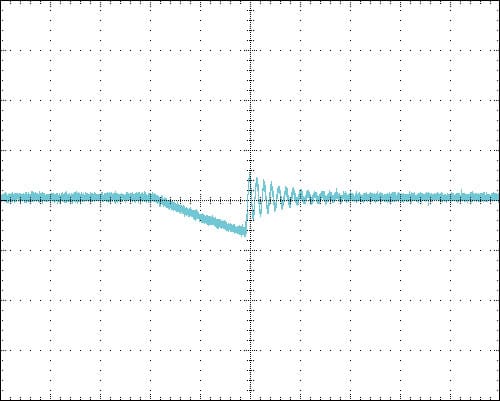

• Pluse A2-2②

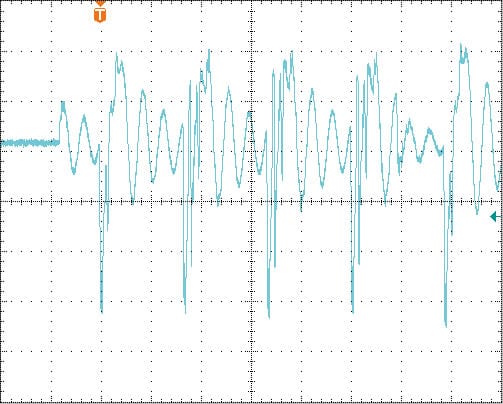

• Pluse C-1

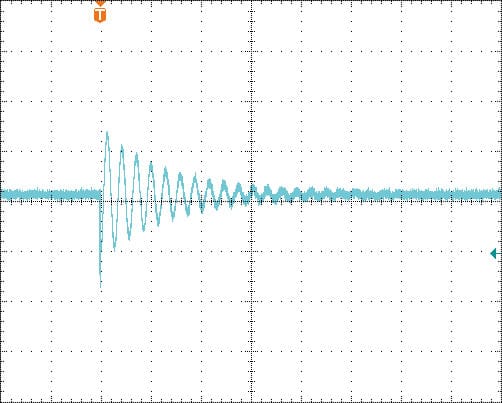

• Pluse C-2
