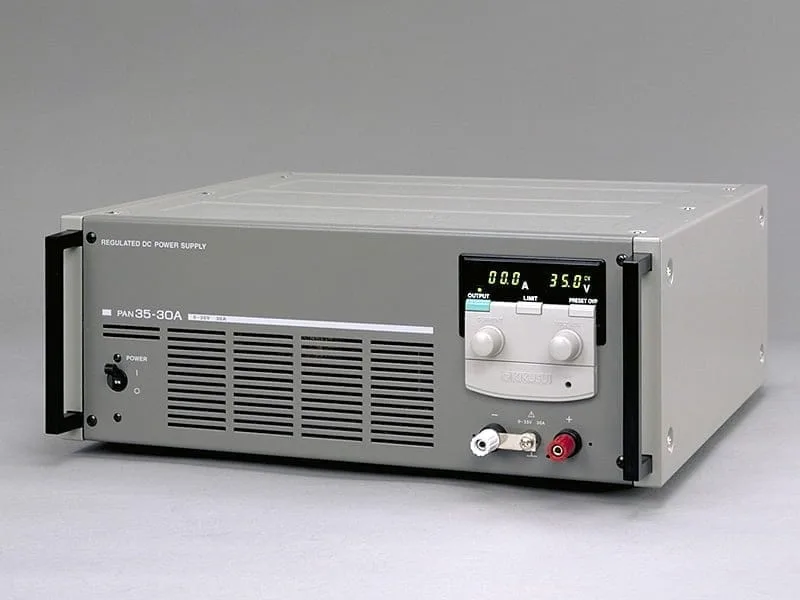

直流电源 PAN-A系列

高可靠性电源

PAN-A系列

价格范围：148,000円至 480,000円

直流0-600V/0-50A，28种型号
由于采用串联调节系统，噪音低，输出高度稳定
多用途的基本电源

SKU	Output CV [V]	Output CC [A]	標準価格	WEBかんたんお見積り
PAN16-10A	16V	10	149,000円（税込：163,900円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN16-18A	16V	18	198,000円（税込：217,800円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN16-30A	16V	30	252,000円（税込：277,200円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN16-50A	16V	50	424,000円（税込：466,400円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN35-5A	35V	5	149,000円（税込：163,900円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN35-10A	35V	10	194,000円（税込：213,400円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN35-20A	35V	20	229,000円（税込：251,900円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN35-30A	35V	30	390,000円（税込：429,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN60-3A	60V	3	154,000円（税込：169,400円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN60-6A	60V	6	194,000円（税込：213,400円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN60-10A	60V	10	229,000円（税込：251,900円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN60-20A	60V	20	390,000円（税込：429,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN70-2.5A	70V	2.5	156,000円（税込：171,600円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN70-5A	70V	5	190,000円（税込：209,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN70-8A	70V	8	248,000円（税込：272,800円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN70-15A	70V	15	407,000円（税込：447,700円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN110-1.5A	110V	1.5	148,000円（税込：162,800円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN110-3A	110V	3	200,000円（税込：220,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN110-5A	110V	5	240,000円（税込：264,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN110-10A	110V	10	378,000円（税込：415,800円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN160-1A	160V	1	160,000円（税込：176,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN160-2A	160V	2	229,000円（税込：251,900円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN160-3.5A	160V	3.5	263,000円（税込：289,300円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN160-7A	160V	7	413,000円（税込：454,300円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN250-2.5A	250V	2.5	263,000円（税込：289,300円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN250-4.5A	250V	4.5	424,000円（税込：466,400円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る

SKU： PAN-A

图录
手动
2D CAD

阵容

SKU	Output CV [V]	Output CC [A]	標準価格	WEBかんたんお見積り
PAN16-10A	16V	10	149,000円（税込：163,900円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN16-18A	16V	18	198,000円（税込：217,800円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN16-30A	16V	30	252,000円（税込：277,200円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN16-50A	16V	50	424,000円（税込：466,400円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN35-5A	35V	5	149,000円（税込：163,900円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN35-10A	35V	10	194,000円（税込：213,400円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN35-20A	35V	20	229,000円（税込：251,900円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN35-30A	35V	30	390,000円（税込：429,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN60-3A	60V	3	154,000円（税込：169,400円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN60-6A	60V	6	194,000円（税込：213,400円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN60-10A	60V	10	229,000円（税込：251,900円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN60-20A	60V	20	390,000円（税込：429,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN70-2.5A	70V	2.5	156,000円（税込：171,600円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN70-5A	70V	5	190,000円（税込：209,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN70-8A	70V	8	248,000円（税込：272,800円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN70-15A	70V	15	407,000円（税込：447,700円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN110-1.5A	110V	1.5	148,000円（税込：162,800円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN110-3A	110V	3	200,000円（税込：220,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN110-5A	110V	5	240,000円（税込：264,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN110-10A	110V	10	378,000円（税込：415,800円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN160-1A	160V	1	160,000円（税込：176,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN160-2A	160V	2	229,000円（税込：251,900円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN160-3.5A	160V	3.5	263,000円（税込：289,300円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN160-7A	160V	7	413,000円（税込：454,300円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN250-2.5A	250V	2.5	263,000円（税込：289,300円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PAN250-4.5A	250V	4.5	424,000円（税込：466,400円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る

规格

下表显示的是典型型号的规格。有关其他详细规格，请参阅操作说明书。

输出：16V

Open in a new window

型号		PAN16-10A	PAN16-18A	PAN16-30A	PAN16-50A*1
输出	CV(V)	0〜16
输出	CC(A)	0〜10	0〜18	0〜30	0〜50
脉动	CV（mVrms）	0.5
脉动	CC（mArms）	2	5		10
电源变动	CV(mV)	0.005%＋2	0.005%＋1
电源变动	CC(mA)	1		3
负荷变动	CV(mV)	0.005%＋2	0.005%＋1	0.005%＋2
负荷变动	CC(mA)	3			5
外形尺寸	类型 *2	0	Ⅰ₂	Ⅰ₃	Ⅱ
重量	kg(约)	11	17	23	36
输入	电圧(V)	100
输入	功率(约kVA)	0.4	0.8	1.1	1.6

*1 PAN-16-50A 不配备前端输出端子。*2 尺寸（类型） 175W 型（0 型）：106 (115) W x 140 (175) H x 400 (470) D mm，350W 型（I₂ 型）：210 (235) W x 140 (160) H x 350 (425) D mm，700W 型（I₃ 型）：140 (160) H x 400 (505) D mm，1 kW 型（II 型）：430 W x 160 (175) H x 400 (470) D mm。 140 (160) H x 400 (505) Dmm，1 kW 型（TYPE II）：430 W x 160 (175) H x 400 (505) Dmm。

输出：35V

Open in a new window

型号		PAN35-5A	PAN35-10A	PAN35-20A	PAN35-30A
输出	CV(V)	0〜35
输出	CC(A)	0〜5	0〜10	0〜20	0〜30
脉动	CV（mVrms）	0.5
脉动	CC（mArms）	1	2	3	5
电源变动	CV(mV)	0.005%＋1
电源变动	CC(mA)	1		3
负荷变动	CV(mV)	0.005%＋1		0.005%＋2	0.005%＋1
负荷变动	CC(mA)	2	3		5
外形尺寸	类型 *1	0	Ⅰ₂	Ⅰ₃	Ⅱ
重量	kg(约)	11	17	23	36
输入	电圧(V)	100
输入	功率(约kVA)	0.4	0.8	1.4	1.8

*1 尺寸（类型） 175W 类型（类型 0）：106 (115) W x 140 (175) H x 400 (470) Dmm，350W 类型（类型 I₂）：210 (235) W x 140 (160) H x 350 (425) Dmm，700W 类型（类型 I₃）。 140 (160) H x 400 (505) Dmm，1 kW 型号（TYPE II）：430 W x 160 (175) H x 400 (505) Dmm。

输出：60V

Open in a new window

型号		PAN60-3A	PAN60-6A	PAN60-10A	PAN60-20A
输出	CV(V)	0〜60
输出	CC(A)	0〜3	0〜6	0〜10	0〜20
脉动	CV（mVrms）	0.5
脉动	CC（mArms）	1	2	3	2
电源变动	CV(mV)	0.005%＋1
电源变动	CC(mA)	1		3	1
负荷变动	CV(mV)	0.005%＋1
负荷变动	CC(mA)	2	3		2
外形尺寸	类型 *1	0	Ⅰ₂	Ⅰ₃	Ⅱ
重量	kg(约)	11	17	22	36
输入	电圧(V)	100
输入	功率(约kVA)	0.35	0.7	1.1	2.1

输出：70V

Open in a new window

型号		PAN70-2.5A	PAN70-5A	PAN70-8A	PAN70-15A
输出	CV(V)	0〜70
输出	CC(A)	0〜2.5	0〜5	0〜8	0〜15
脉动	CV（mVrms）	0.5		1
脉动	CC（mArms）	1	2		5
电源变动	CV(mV)	0.005%＋1
电源变动	CC(mA)	1
负荷变动	CV(mV)	0.005%＋1
负荷变动	CC(mA)	1	2	3
外形尺寸	类型 *1	0	Ⅰ₂	Ⅰ₃	Ⅱ
重量	kg(约)	11	17	22	35
输入	电圧(V)	100
输入	功率(约kVA)	0.35	0.8	1.1	1.9

输出：110V

Open in a new window

型号		PAN110-1.5A	PAN110-3A	PAN110-5A	PAN110-10A
输出	CV(V)	0〜110
输出	CC(A)	0〜1.5	0〜3	0〜5	0〜10
脉动	CV（mVrms）	0.5		1
脉动	CC（mArms）	1			2
电源变动	CV(mV)	0.005%＋1
电源变动	CC(mA)	1
负荷变动	CV(mV)	0.005%＋1
负荷变动	CC(mA)	1	2		3
外形尺寸	类型 *1	0	Ⅰ₂	Ⅰ₃	Ⅱ
重量	kg(约)	11	17	22	35
输入	电圧(V)	100
输入	功率(约kVA)	0.4	0.7	1.0	2.0

输出：160V

Open in a new window

型号		PAN160-1A	PAN160-2A	PAN160-3.5A	PAN160-7A
输出	CV(V)	0〜160
输出	CC(A)	0〜1	0〜2	0〜3.5	0〜7
脉动	CV（mVrms）	1
脉动	CC（mArms）	1			2
电源变动	CV(mV)	0.005%＋1
电源变动	CC(mA)	1
负荷变动	CV(mV)	0.005%＋1		0.005%＋2
负荷变动	CC(mA)	1	2
外形尺寸	类型 *1	0	Ⅰ₂	Ⅰ₃	Ⅱ
重量	kg(约)	11	17	22	36
输入	电圧(V)	100
输入	功率(约kVA)	0.33	0.7	1	1.9

输出：250V、350V、600V

Open in a new window

型号		PAN250-2.5A	PAN250-4.5A	PAN350-3.5A	PAN600-2A
输出	CV(V)	0〜250		0〜350	0〜600
输出	CC(A)	0〜2.5	0〜4.5	0〜3.5	0〜2
脉动	CV（mVrms）	5		1
脉动	CC（mArms）	2			0.5
电源变动	CV(mV)	0.005%＋2		0.005%＋1
电源变动	CC(mA)	1			0.5
负荷变动	CV(mV)	0.005%＋3		0.005%＋1	0.002%＋1
负荷变动	CC(mA)	1	2		1
外形尺寸	类型 *1	Ⅰ₃	Ⅱ
重量	kg(约)	23	35	36	37
输入	电圧(V)	100
输入	功率(约kVA)	1.1	1.8	2.1	2.0

通用规格

Open in a new window

恒定电压温度系数	100p.p.m./℃（标准值）
稳恒电流温度系数	300p.p.m./℃（标准值）
过渡响应时间	50μs（标准值）：对于输出电流的5% 〜100% 的变动，输出电压恢复至额定值的0.05%＋10mV 以内的时间
纹波噪声	拥有5Hz 〜1MHz、±3dB 的带宽、平均值指示、有效值显示的AC 电压表中，正或者负输出的任意一端接地，进行测定
指示计	电压表指示误差： ±（0.5%rdg ＋2digits）在23℃±5℃
	电压表Max 指示： 199.9 (不过、PAN16-10A／PAN16-18A／PAN16-30A／ PAN16-50A 是19.99、PAN250-2.5A／PAN250-4.5A／ PAN350-3.5A／PAN600-2A 是1999）
	电流表指示误差： ±（1%rdg ＋5digits）在23℃±5℃
	电流表Max 指示： 19.99 （不过、PAN110-1.5A／PAN160-1A 是1.999、 PAN16-30A／PAN16-50A／PAN35-20A／PAN35-30A／ PAN60-20A 是199.9）
接地	可以把正或者负端子接地
对接地电压	±250V DC （不过、PAN110-1.5A／PAN110-3A／ PAN110-5A／PAN110-10A／PAN160-1A／PAN160-2A／ PAN160-3.5A／PAN160-7A／PAN250-2.5A／ PAN250-4.5A 是±500V DC）（不过、PAN350-3.5A／PAN600-2A 是±1000V DC）
绝缘电阻	输入- 外壳间：DC500V 30MΩ以上
绝缘电阻	输出- 外壳间：DC500V 20MΩ以上（PAN350-3.5A／PAN600-2A 是DC1000V 20MΩ以上）
绝缘耐压	AC1500V 1分钟无异常。
使用温度范围	0 °C〜 40 °C
使用湿度范围	10%rh 〜90%rh
冷却方式	使用风扇强制空冷
恒定电压动作显示色	绿色LED 显示
稳恒电流动作显示色	红色LED 显示
保护装置	自动交叉方式的恒定电压、稳恒电流
	过电压保护装置[OVP] ( 输出额定电压的10% 〜110%)
	过电流保护电路 ( 输出额定电流的约110%)
	过电压保护电路 ( 整流电路的平流用电解电容器部)
	过热保护电路(OHP) ( 半导体冷却用热沉部(100℃ ) )
	温度保险丝 ( 主变压器或者副变压器)
	输入输出保险丝
	输入电涌吸收器
关于输入电压	出厂时都是表记为100V 的规格。当您需要100V 以外的电源电压时，请进行咨询。( 工厂选购件)
外形尺寸图( 机柜装配)	175W型（Type0）：106（115）W×140（175）H×400（470）Dmm 350W型（ TYPEⅠ2）：210（235）W×140（160）H×350（425）Dmm 700W型（ TYPEⅠ3）：210（235）W×140（160）H×400（505）Dmm 1000W型（TYPEⅡ）：430W×160（175）H×400（505）Dmm
